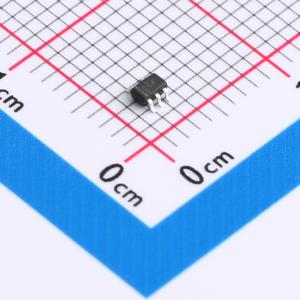

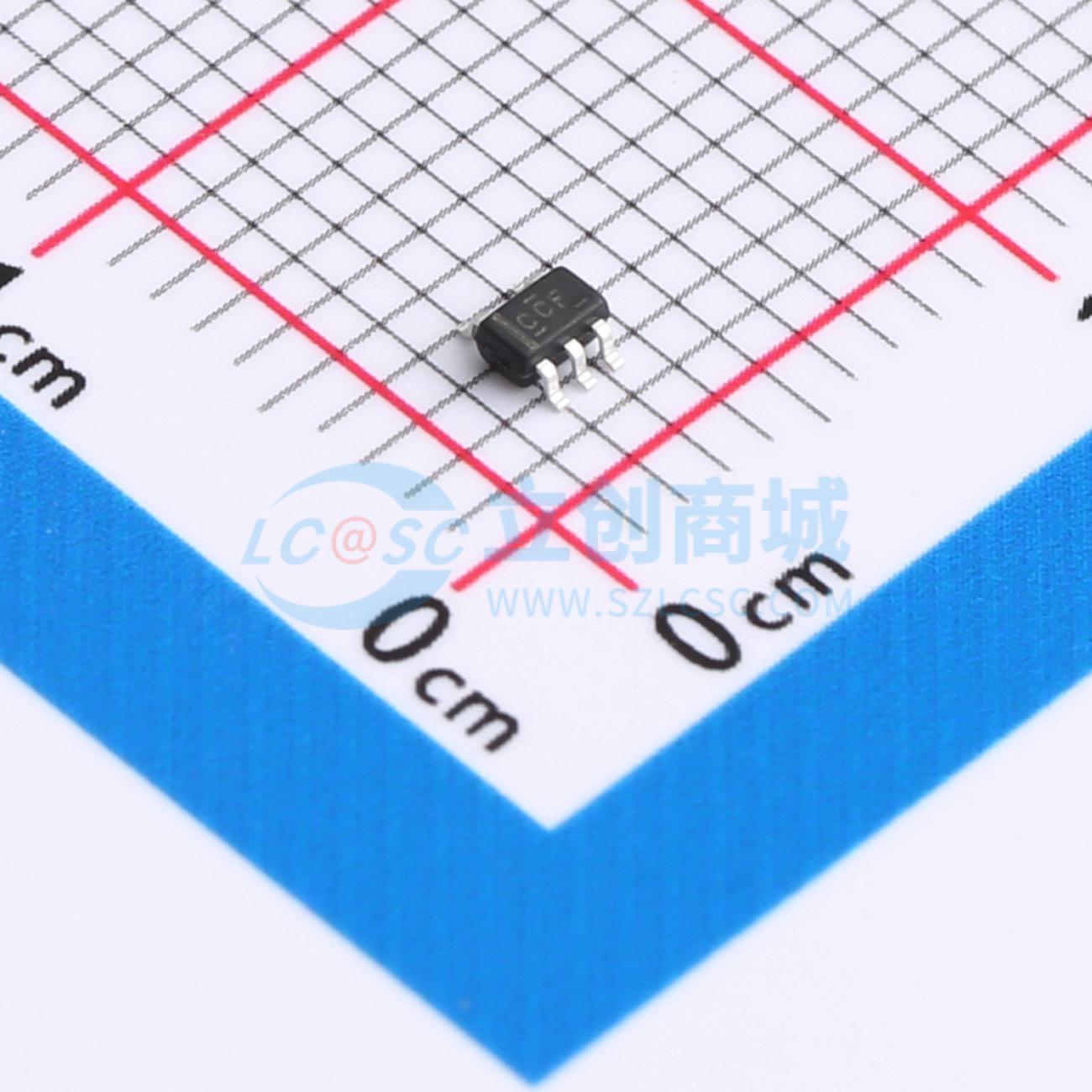

温馨提醒：图片仅供参考，商品以实物为准
HSN74LVC1G04DCKR
电压:1.65V~5.5V 电流:10uA 电路数:1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单通道反相器支持广泛的电源电压范围（1.65V~5.5V），适用于多种便携式及低功耗应用。其最大供电电流仅为10uA，有助于延长电池寿命。该反相器集成了一个输入端口，可实现信号逻辑反转功能，适用于信号处理与控制电路中对电平转换有需求的场合。
- 商品型号
- HSN74LVC1G04DCKR
- 商品编号
- C41364891
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.0303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；2.4V；1.9V；3.8V；2.3V | |
| 低电平范围(VOL) | 450mV；300mV；550mV；400mV；100mV | |
| 传播延迟(tpd) | 3.3ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
单反相器的工作电压范围为1.65V至5.5V。HSN74LVC1G04器件包含一个单反相器，执行布尔函数Y = A（上划线）。该CMOS器件在宽广的Vcc工作电压范围内具有高输出驱动能力，同时保持低静态功耗。该器件完全适用于使用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性电流回流。
商品特性
- 低功耗，最大Icc为10μA
- 支持5V Vcc操作
- 输入可接受高达5.5V的电压
- 在3.3V下最大传输延迟为3.3 ns
- 在3.3V下提供±24mA输出驱动能力
- Ioff支持部分断电模式操作
- 典型VOHV > 2V（条件：VCC = 3.3V，TA = 25℃）
- 典型VOLP < 0.8V（条件：VCC = 3.3V，TA = 25℃）
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院系统
- 嵌入式个人电脑
- MP3播放器/录音机
- 个人数字助理
- 电信/服务器AC/DC电源
- 固态硬盘
- 电视
