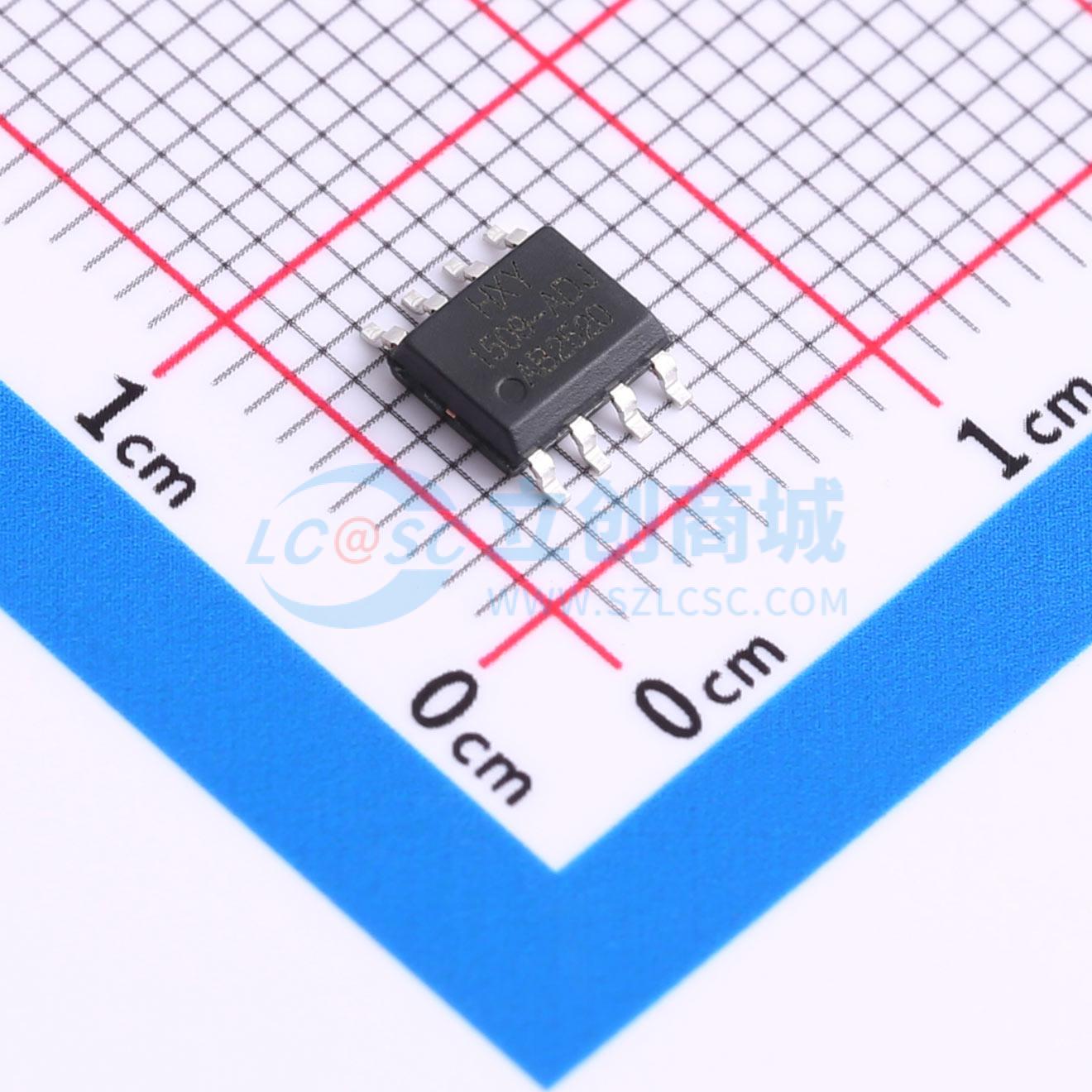

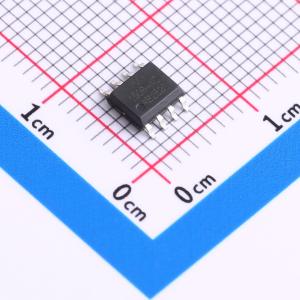

温馨提醒：图片仅供参考，商品以实物为准

HXL1509-ADJ

降压型 3A 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HXL1509 是一款单片 IC,设计用于降压 DC/DC 转换器。它可以驱动 3A 负载而无需额外的晶体管,节省了电路板空间。外部关断功能可以通过逻辑电平控制进入待机模式。内部补偿使反馈控制在指定的输入电压和输出负载条件下具有良好的线性和负载调节性能。当保护电压为 5V 时,开关频率会降低。HXL1509 在 150KHz 的开关频率下工作,允许使用更小的滤波元件。输出电压在指定输入电压和输出负载条件下保证 ±4% 的容差,振荡器频率容差为 ±15%。该芯片采用标准 8 引脚 SOP-8 封装。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HXL1509-ADJ
商品编号: C41364883
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.114克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HXL1509是一款单片集成的降压DC/DC转换器IC，无需外接晶体管即可驱动3A负载，有助于节省电路板空间。该器件具备外部关断功能，可通过逻辑电平控制进入待机模式。其内部补偿设计使反馈控制具有良好的线路和负载调节性能，无需外部设计。在保护功能方面，热关断可防止因过热工作而损坏，电流限制功能则防止输出开关过流工作。若触发电流限制且电压低于40.5V，开关频率将会降低。HXL1509工作于150KHz的开关频率，相比低频开关调节器，允许使用尺寸更小的滤波元件。其他特性包括：在规定的输入电压和输出负载条件下，输出电压精度保证为±4%；振荡器频率精度为±15%。该芯片采用标准的8引脚SOP-8封装。

商品特性

提供3.3V、5V、12V及可调输出电压版本
输出电压可调范围：1.23V至37V
固定150KHz开关频率
电压模式非同步PWM控制
具备开/关关断控制输入
宽输入电压范围：4.5V至40V
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管

应用领域

简单高效降压调节器
板卡开关调节器
正负电压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~37V
	输出电流	3A
	开关频率	127kHz~173kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护
