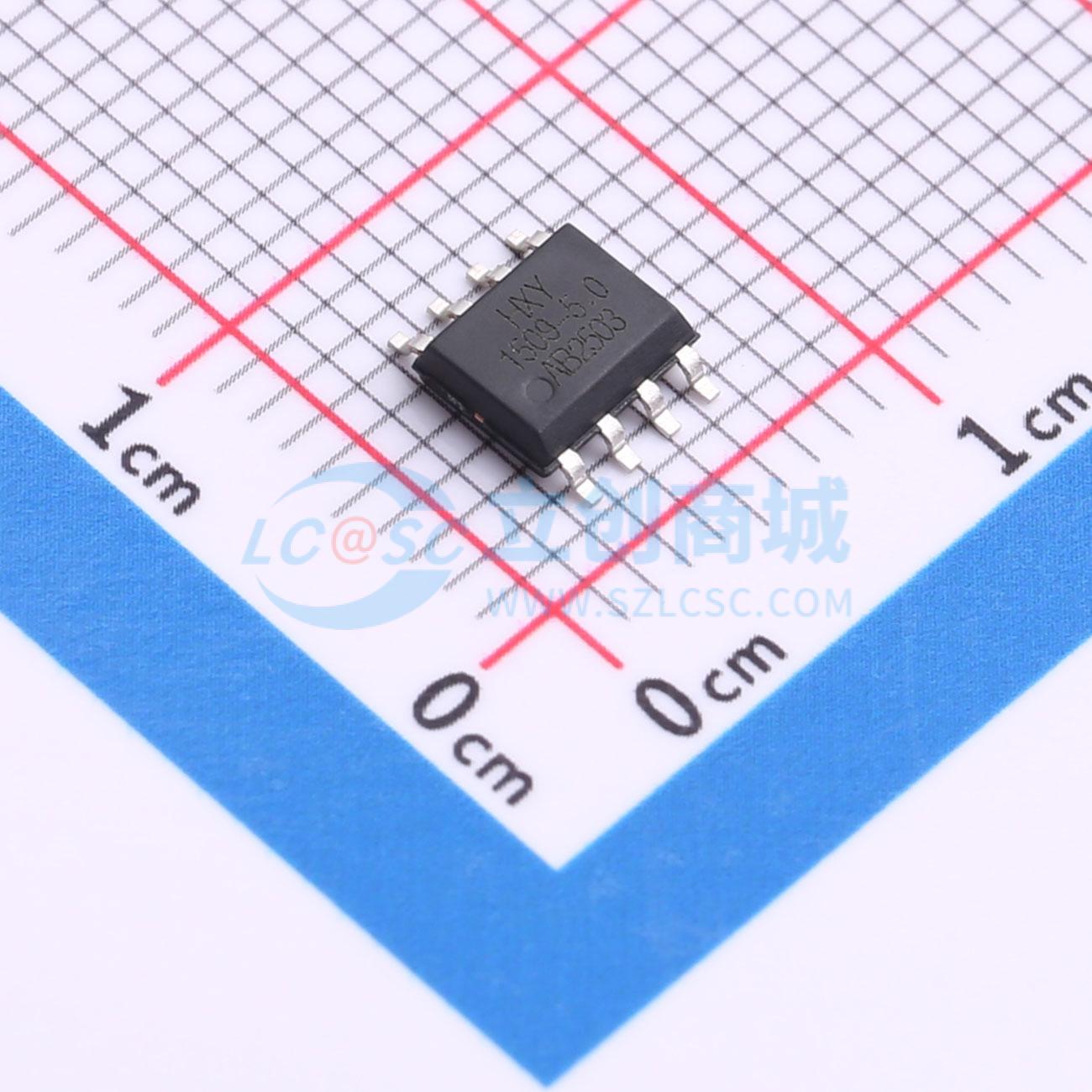

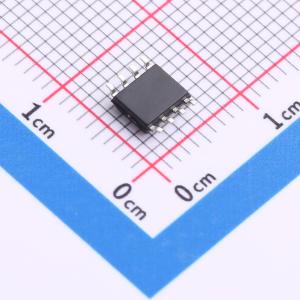

温馨提醒：图片仅供参考，商品以实物为准

HXL1509-5.0

降压型 3A 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XL1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它节省了电路板空间,外部关断功能可通过逻辑电平控制进入待机模式。内部补偿使反馈控制在线性和负载调节方面表现出色,无需外部设计。当输出电压低于0.5V时,开关频率会降低。XL1509的工作开关频率为150KHz,允许使用更小尺寸的滤波器。该芯片提供3.3V、5V、12V和可调输出版本,输入电压范围为4.5V至40V,输出负载电流为3A,具有低功耗待机模式和内置开关晶体管。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HXL1509-5.0
商品编号: C41364882
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1146克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

HXL1509是一款单片式降压型DC/DC转换器集成电路，无需外接晶体管即可驱动3A负载，节省电路板空间。其外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿设计使反馈控制具有良好的线路和负载调整率，无需外部设计。保护功能方面，热关断可防止过温工作造成损坏，电流限制则防止输出开关过流工作。若触发电流限制功能且电压降至40.5V以下，开关频率将会降低。该器件工作开关频率为150KHz，因此所需的滤波元件尺寸比使用低频开关稳压器时更小。其他特性包括在指定输入电压和输出负载条件下，输出电压保证具有±4%的容差，振荡器频率具有±15%的容差。该芯片采用标准8引脚SOP-8封装。

商品特性

提供3.3V、5V、12V及可调输出电压版本
输出电压可从1.23V调整至37V
固定的150KHz开关频率
电压模式非同步PWM控制
具备开关/关断控制输入
宽输入电压范围：4.5V至40V
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管

应用领域

简单高效降压稳压器
板载开关稳压器
正压转负压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	5V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
