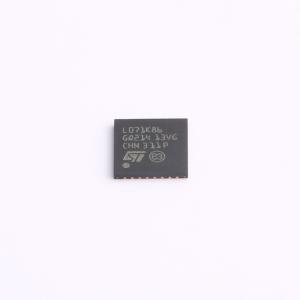

STM32L071K8U6
超低功耗Arm Cortex-M0+ MCU，具有64-KB Flash存储器和32 MHz CPU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低功耗平台。 1.65V至3.6V电源。 -40℃至125℃温度范围。 0.29μA待机模式（3个唤醒引脚）。 0.43μA停止模式（16条唤醒线）。 0.86μA停止模式 + RTC + 20KB RAM保留
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L071K8U6
- 商品编号
- C426414
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 3KB | |
| I/O数量 | 23 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 超低功耗平台
- 1.65 V 至 3.6 V 电源供电
- -40 至 125 ℃ 温度范围
- 0.29 µA 待机模式（3个唤醒引脚）
- 0.43 µA 停止模式（16条唤醒线）
- 0.86 µA 停止模式 + 实时时钟 + 20 KB RAM 保留
- 运行模式下低至 93 µA/MHz
- 5 µs 唤醒时间（从 Flash 存储器）
- 41 µA 12位 ADC 转换，速率为 10 ksps
- Arm 32位 Cortex-M0+ 带 MPU
- 从 32 kHz 到 32 MHz 最大频率
- 0.95 DMIPS/MHz
- 高达 192 KB Flash 存储器带 ECC（2个具有读写同时功能的存储库）
- 20 KB RAM
- 6 KB 数据 EEPROM 带 ECC
- 20字节备份寄存器
- 扇区保护，防止读写操作
- 高达 84个快速 I/O（78个 5V 耐压 I/O）
- 复位和电源管理
- 超安全、低功耗 BOR（掉电复位），5个可选阈值
- 超低功耗 POR/PDR
- 可编程电压检测器 (PVD)
- 时钟源
- 1 至 25 MHz 晶体振荡器
- 用于实时时钟的 32 kHz 振荡器，带校准
- 高速内部 16 MHz 工厂微调 RC (+/-1)
- 内部低功耗 37 kHz RC
- 内部多速低功耗 65 kHz 至 4.2 MHz RC
- 用于 CPU 时钟的 PLL
- 预编程引导加载程序
- 支持 USART, I2C, SPI
- 开发支持
- 支持串行线调试
- 12位 ADC 1.14 Msps，高达 16通道（低至 1.65 V）
- 2个超低功耗比较器（窗口模式和唤醒功能，低至 1.65 V）
- 7通道 DMA 控制器，支持 ADC, SPI, I2C, USART, 定时器
- 高达 10个外设通信接口
- 4个 USART（2个带 ISO 7816, IrDA），1个 UART（低功耗）
- 高达 6个 SPI 16 Mbits/s - 3个 I2C（2个带 SMBus/PMBus）
- 11个定时器：2个 16位，最多 4通道；2个 16位，最多 2通道；1个 16位超低功耗定时器；1个 SysTick；1个 RTC；2个 16位基本定时器；2个看门狗（独立/窗口）
- CRC 计算单元
- 96位唯一 ID
- 所有封装均为 ECOPACK2
