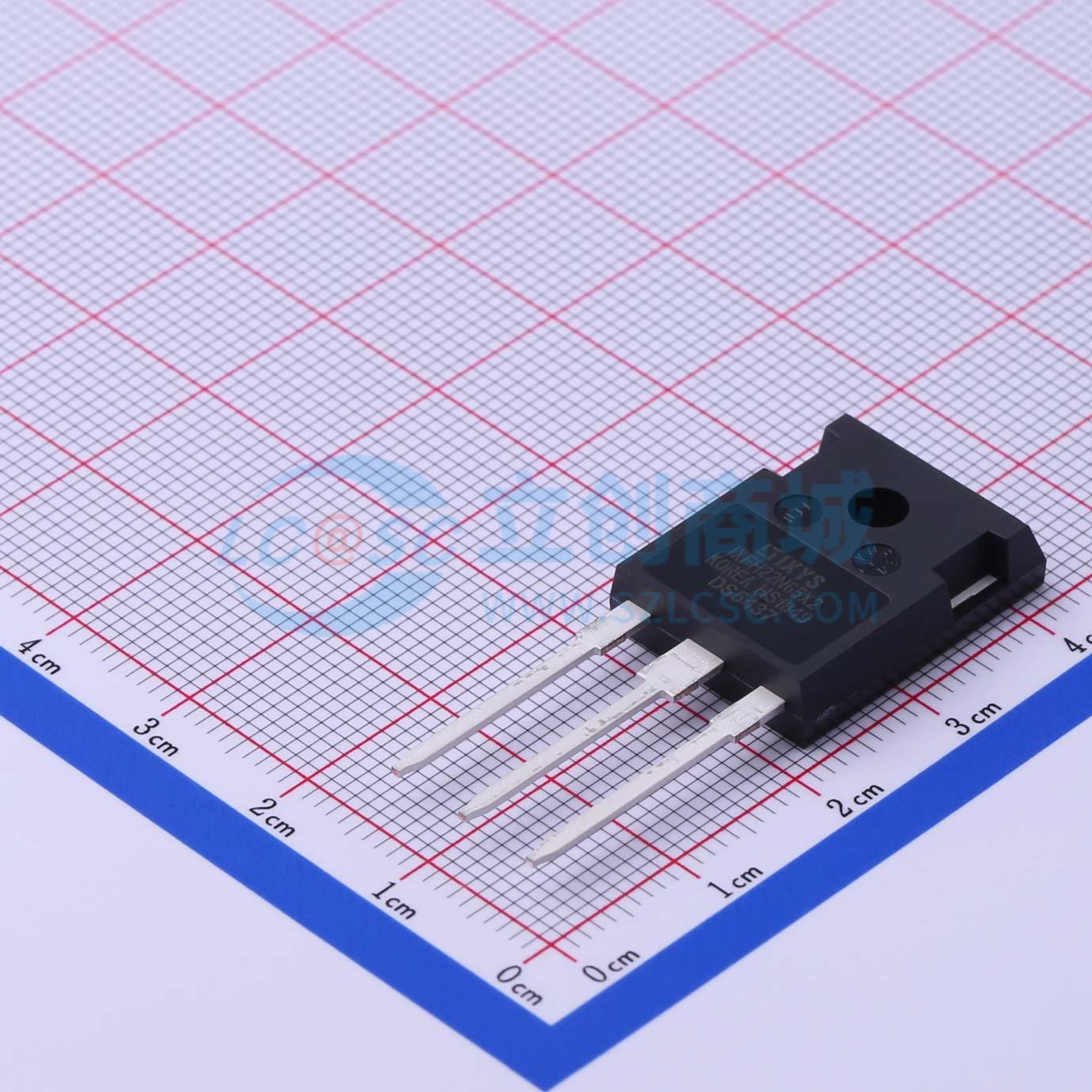

温馨提醒：图片仅供参考，商品以实物为准

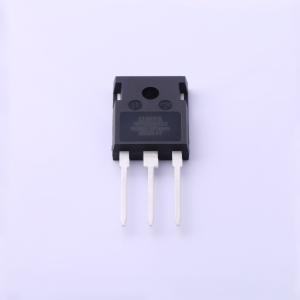

IXFH22N65X2
1个N沟道 耐压:650V 电流:22A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N-CH 650V 22A
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFH22N65X2
- 商品编号
- C425672
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 145mΩ@10V | |
| 耗散功率(Pd) | 390W | |
| 阈值电压(Vgs(th)) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 2.19nF | |
| 反向传输电容(Crss) | 1.3pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.46nF |
商品概述
NCEP0160F采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 100V，漏极电流（ID） = 60A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） = 9.2mΩ（典型值）
- 出色的栅极电荷×漏源导通电阻（RDS(on)）乘积（品质因数FOM）
- 极低的导通电阻（RDS(on)）
- 工作温度达175°C
- 无铅引脚镀层
- 100%进行了非钳位感性开关（UIS）测试
应用领域
-DC/DC转换器-非常适合高频开关和同步整流应用
