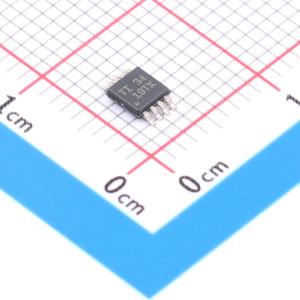

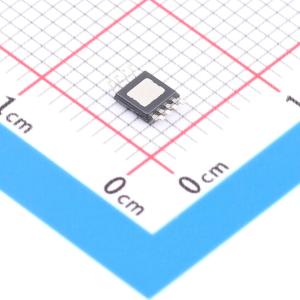

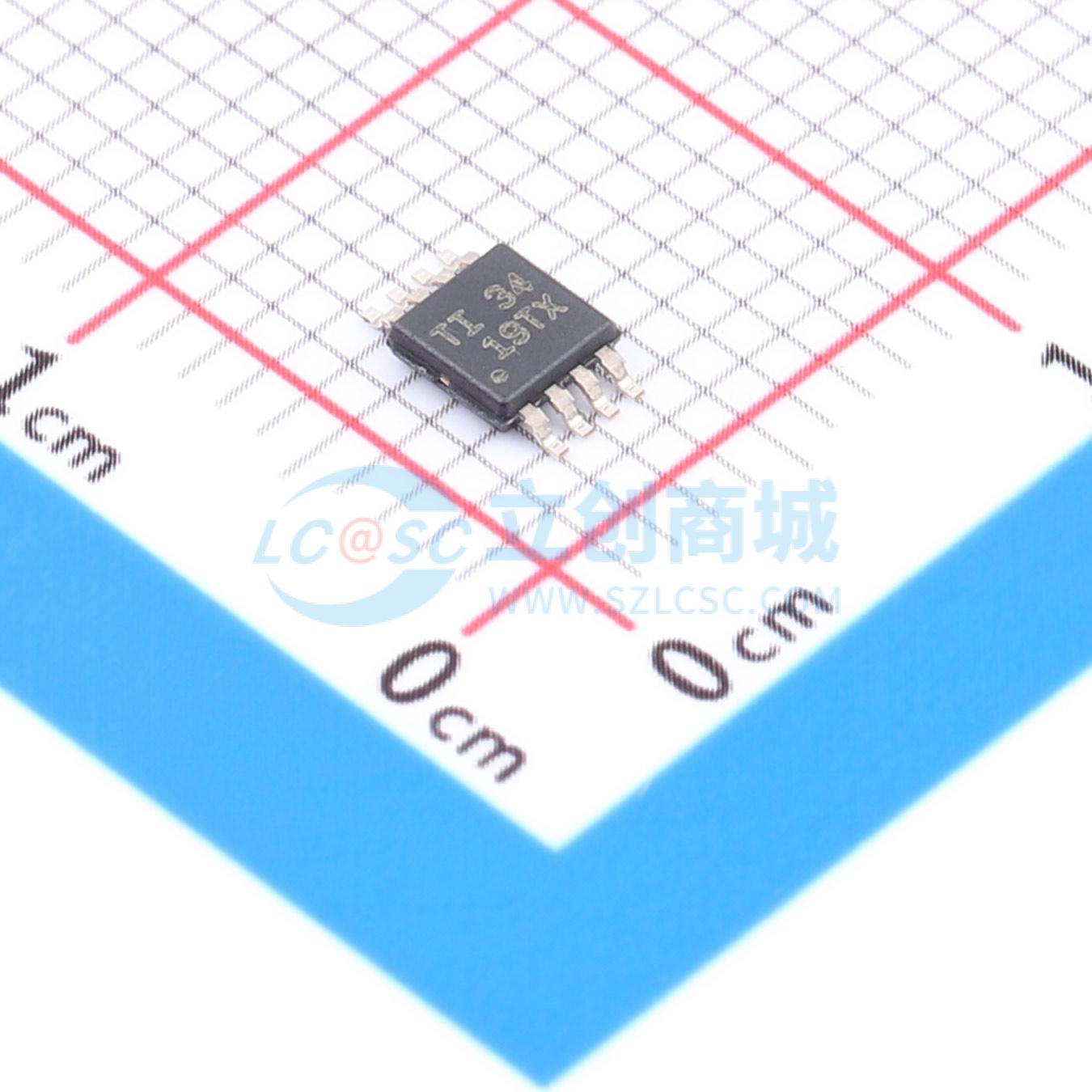

温馨提醒：图片仅供参考，商品以实物为准

TPS7B8250QDGNRQ1

符合 AEC-Q100 0 级和 1 级标准、具有使能引脚的汽车类 300mA 非电池电源 (40V) 超低 IQ LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B82-Q1 汽车类、300mA、高电压、超低 IQ 低压降 (LDO) 线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7B8250QDGNRQ1
商品编号: C424924
商品封装: HVSSOP-8-EP-0.65mm
包装方式: 编带
商品毛重: 0.3232克(g)

商品参数

商品概述

在汽车电池连接应用中，低静态电流（IQ）对于节省电力和延长电池寿命至关重要。对于始终开启的系统而言，超低IQ尤为必要。 TPS7B82-Q1是一款低压差线性稳压器，设计用于在3 V至40 V（45 V负载突降保护）的宽输入电压范围内工作。低至3 V的工作电压使TPS7B82-Q1能够在冷启动以及启停条件下持续工作。该器件在轻载时典型静态电流仅为2.7 μA，是为待机系统中的微控制器（MCU）和CAN/LIN收发器供电的理想解决方案。该器件具备集成的短路和过流保护功能。其工作环境温度范围为 -40°C至125°C，结温范围为 -40°C至150°C。此外，该器件采用导热封装，即使在器件存在显著功耗的情况下也能持续工作。由于具备这些特性，该器件非常适合作为各种汽车应用的电源。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围 -40°C ≤ TA ≤ 125°C
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C3B
扩展的结温范围： -40°C ≤ TJ ≤ 150°C
低静态电流IQ：
- 关断时IQ为300 nA
- 轻载时典型值为2.7 μA，轻载时最大值为5 μA
3 V至40 V宽VIN输入电压范围，可承受高达45 V的瞬态电压
最大输出电流：300 mA
输出电压精度为2%
固定5 V输出版本在200 mA负载电流下的最大压差为700 mV
使用低ESR（0.001 Ω至5 Ω）陶瓷输出稳定电容（1 μF至200 μF）时稳定
固定5 V和3.3 V输出电压
热阻（RθJA）：63.9°C/W
封装形式：
- 8引脚HVSSOP，RθJA = 63.9°C/W
- 6引脚WSON，RθJA = 72.8°C/W
- 5引脚TO - 252，RθJA = 38.8°C/W

应用领域

汽车主机
为MCU和CAN/LIN收发器供电
远程信息处理控制单元
车身控制模块
始终连接电池的应用
网关应用
远程无钥匙进入系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	700mV@(200mA)
	静态电流(Iq)	5uA
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
