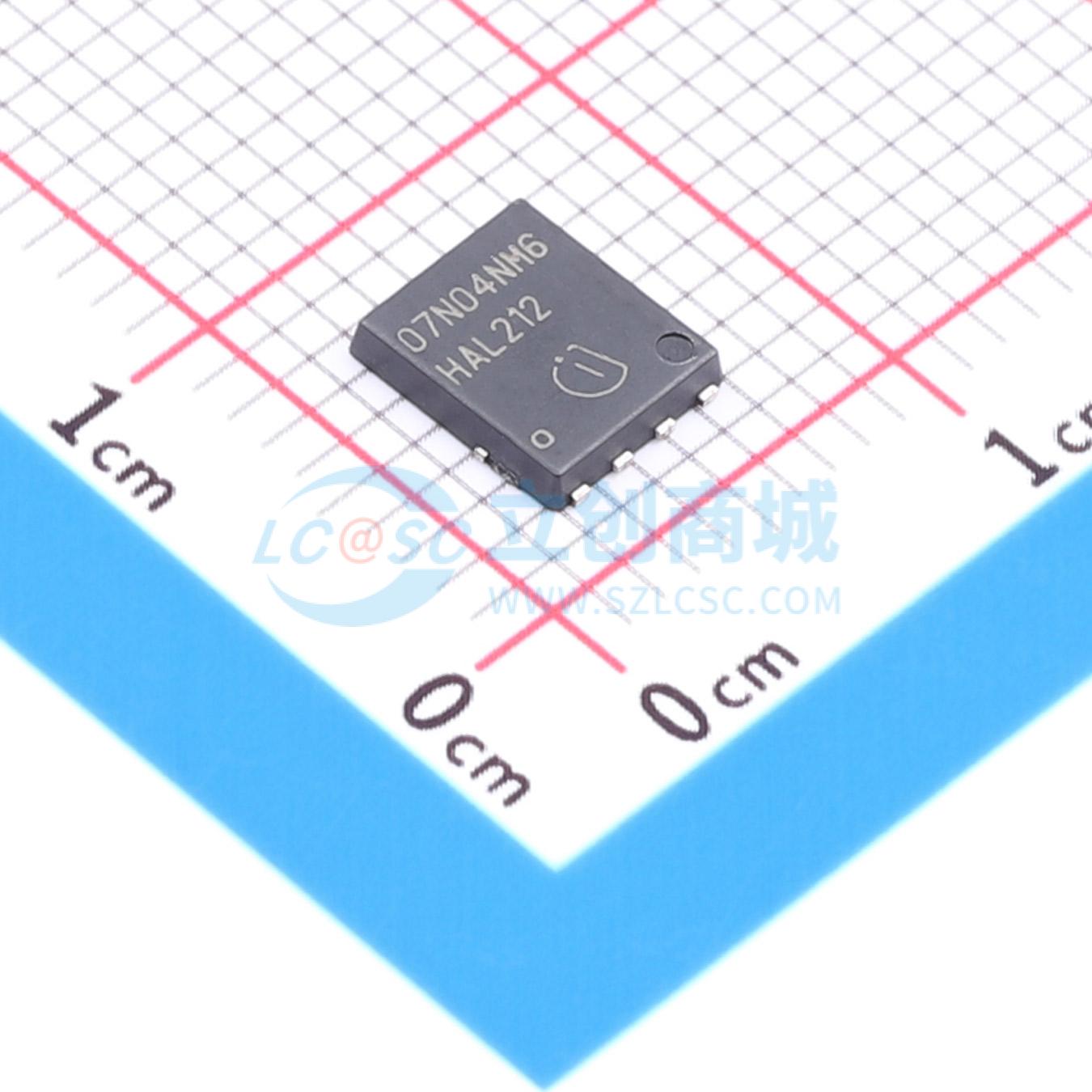

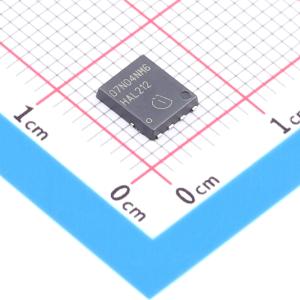

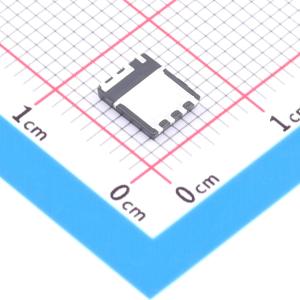

温馨提醒：图片仅供参考，商品以实物为准
ISC007N04NM6ATMA1
1个N沟道 耐压:40V 电流:269A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：针对低电压驱动应用进行优化。 针对电池供电应用进行优化。 针对同步应用进行优化。 极低导通电阻RDS(on)。 100%雪崩测试。 卓越的热阻。 N沟道。 无铅引脚镀层，符合RoHS标准。 根据IEC61249-2-21规定为无卤产品。 额定温度175℃
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ISC007N04NM6ATMA1
- 商品编号
- C3288846
- 商品封装
- TDSON-8FL
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 269A | |
| 导通电阻(RDS(on)) | 0.7mΩ@10V | |
| 耗散功率(Pd) | 188W | |
| 阈值电压(Vgs(th)) | 2.8V@1050uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 117nC@10V | |
| 输入电容(Ciss) | 8.4nF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.7nF |
商品概述
C7 GOLD系列（G7）首次将C7 GOLD CoolMOS技术的优势、4引脚开尔文源功能以及TOLL封装改进后的热性能相结合，为高达3kW的PFC等高电流拓扑结构提供了一种可行的SMD解决方案。
商品特性
- C7 Gold具备同类最佳的品质因数RDS(on) * Eoss和RDS(on) * Qg。
- 适用于硬开关和软开关（PFC和高性能LLC）。
- C7 Gold技术可在最小的占位面积内实现同类最佳的RDS(on)。
- TOLL封装内置第4引脚开尔文源配置，且源极寄生电感低（约1nH）。
- TOLL封装符合MSL1标准，完全无铅，且引脚带有便于目视检查的凹槽。
- TOLL SMD封装与无铅芯片贴装工艺相结合，可提高热性能Rth。
应用领域
- 用于高功率/高性能开关电源（SMPS）的PFC级和PWM级（TTF、LLC），如计算机、服务器、电信、UPS和太阳能领域。
