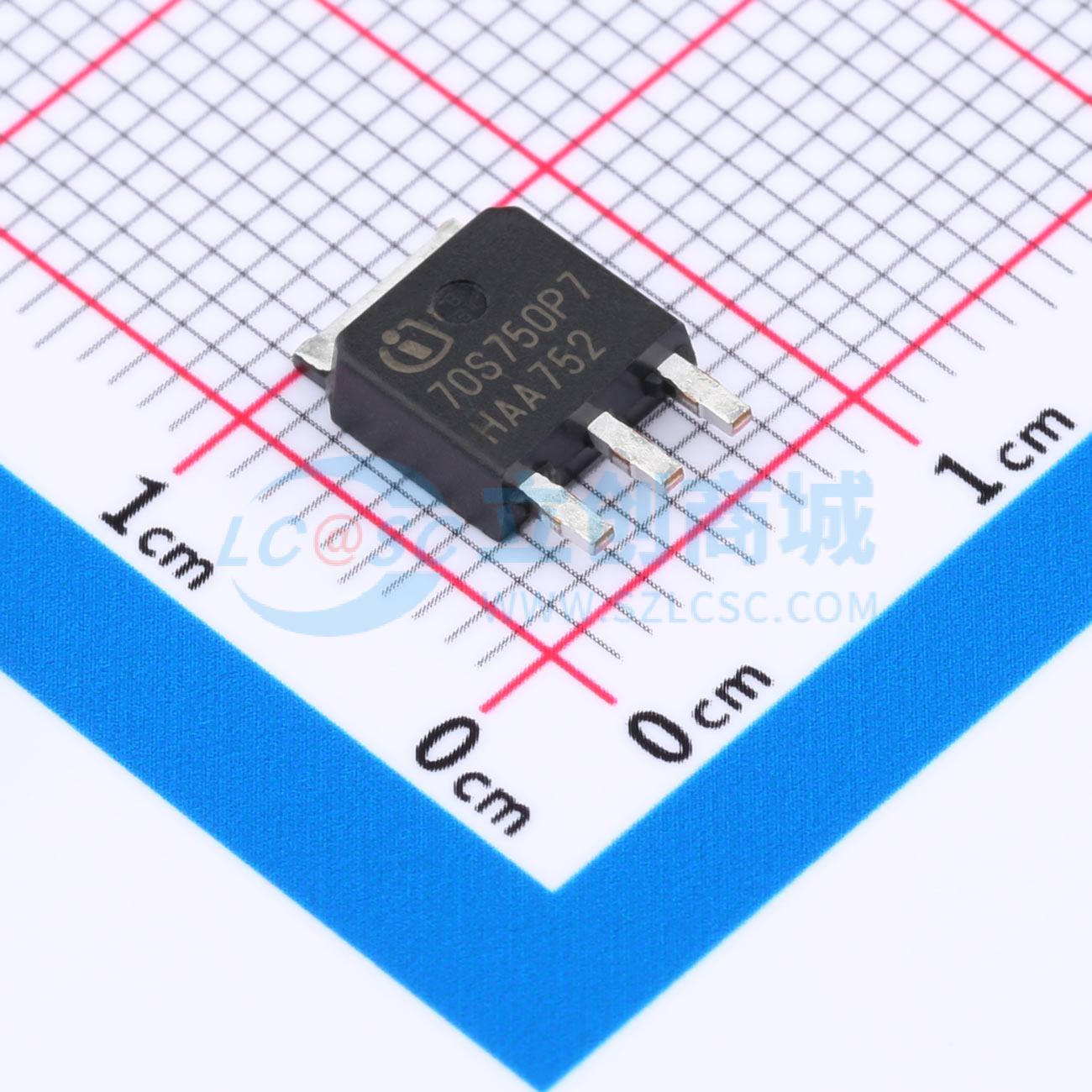

温馨提醒：图片仅供参考，商品以实物为准
IPSA70R750P7SAKMA1
1个N沟道 耐压:700V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。最新的CoolMOS P7是一个优化平台，适用于消费市场对成本敏感的应用，如充电器、适配器、照明、电视等。新系列具备快速开关超结MOSFET的所有优点，结合了出色的性价比和最先进的易用性水平。该技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPSA70R750P7SAKMA1
- 商品编号
- C3278972
- 商品封装
- TO-251-3
- 包装方式
- 管装
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 750mΩ@10V | |
| 耗散功率(Pd) | 34.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 8.3nC@10V | |
| 输入电容(Ciss) | 306pF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -40℃~+150℃ | |
| 输出电容(Coss) | 5.1pF |
商品特性
- 由于极低的品质因数 RDS(on) * Qg 和 RDS(on) * Eoss,损耗极低
- 出色的热性能
- 集成 ESD 保护二极管
- 低开关损耗 \left(E\text oss \right)
- 产品验证符合 JEDEC 标准
应用领域
-充电器中的反激拓扑结构-适配器中的反激拓扑结构-照明应用中的反激拓扑结构
