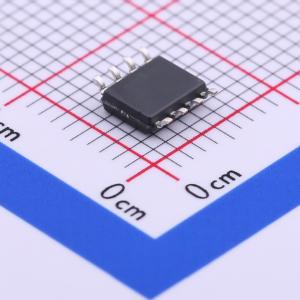

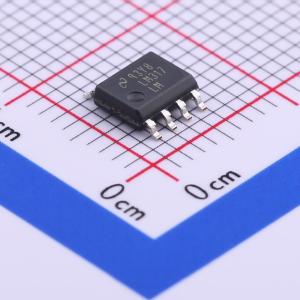

LM317LMX/NOPB

1.2V~37V 100mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM317L-N 100mA、40V、高 PSRR、可调节线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM317LMX/NOPB
商品编号: C388285
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.174克(g)

商品参数

商品概述

LM317L-N是一款可调节正电压稳压器，能够在1.2V至37V输出范围内提供超过100mA的输出电流，仅需要2个外部电阻器即可设置输出电压，输出电压计算公式为V_OUT = 1.25V (1 + R2/R1) + I_ADJ (R2)，线路和负载调节性能优于标准固定稳压器，提供全过载保护，片上集成电流限制、热过载保护和安全区保护功能；采用浮动拓扑结构，仅检测输入到输出的差分电压，只要不超过最大输入输出差分电压，就可以调节数百伏特的电源电压；可将简单的可调节开关稳压器转换为可编程输出稳压器，也可通过在调节端和输出端之间连接固定电阻器，用作精密电流调节器；额定工作温度范围为−40℃至125℃；通常不需要使用电容器，除非器件位置距离输入滤波电容器超过6英寸，此时需要使用输入旁路，可选配输出电容器增强瞬态响应，在高输入/输出电压下不提供全输出电流

商品特性

可调节输出电压低至1.2V
最大输出电流100mA
可承受最大40V输入电压
线路调节典型值0.01/V
负载调节典型值0.1/A
电流限制在各种温度下保持恒定
通常无需输出电容器
无需存储许多电压
采用标准3引线晶体管封装
纹波抑制可达80dB
提供3引脚TO-92、8引脚SOIC、6引脚DSBGA多种封装可选
输出具备短路保护
集成全过载保护功能，包含电流限制、热过载保护和安全区保护

应用领域

汽车LED照明
电池充电器
开关电源的后置稳压
恒流稳压器
微处理器电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	1.2V~37V
	输出电流	100mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	短路保护；过流保护；热关断；可调限流
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1
