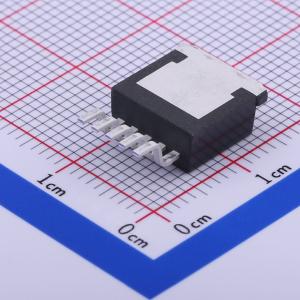

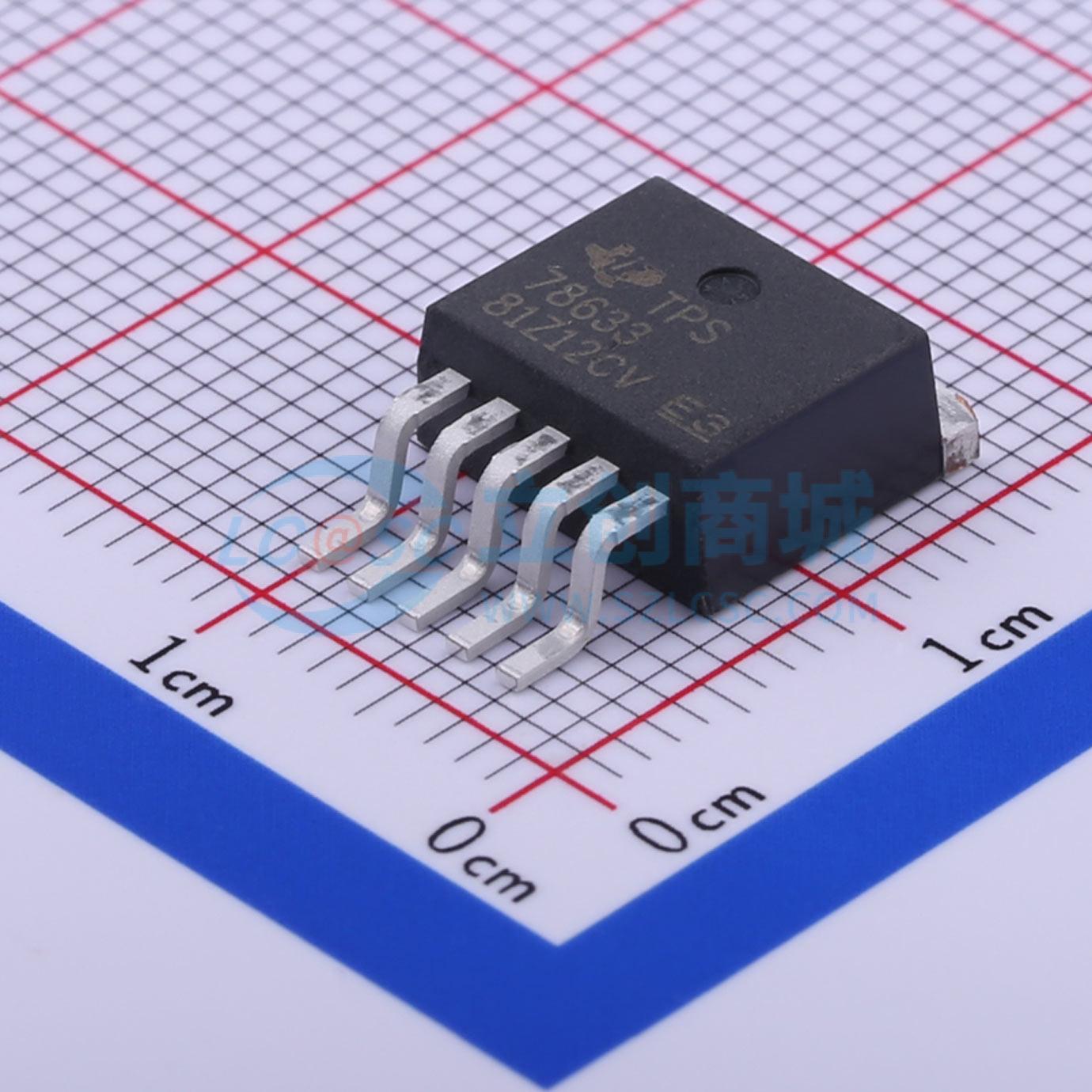

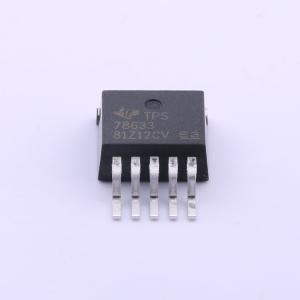

温馨提醒：图片仅供参考，商品以实物为准
TPS78633KTTR
具有使能功能的 1.5A、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS786 超低噪声、高 PSRR、快速射频 1.5A 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS78633KTTR
- 商品编号
- C390092
- 商品封装
- DDPAK-5(TO-263-5)
- 包装方式
- 编带
- 商品毛重
- 2.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 49dB@(10kHz) | |
| 压差 | 550mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 265uA | |
| 噪声 | 48uVrms | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS786系列低压差（LDO）低功耗线性稳压器具备高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应等特性，采用小外形SOT223 - 6和DDPAK - 5封装。该系列中的每个器件都很稳定，只需在输出端连接一个1μF的陶瓷电容即可。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，在1.5 A电流下为390 mV）。每个器件在消耗极低静态电流（典型值为265 μA）的同时，还能实现快速启动时间（使用0.001 μF旁路电容时约为50 μs）。此外，当器件处于待机模式时，电源电流可降至1 μA以下。使用0.1 μF旁路电容时，TPS78630在3 V输出时的输出电压噪声约为48 μVRMS。对于对噪声敏感的模拟组件应用，如便携式射频电子产品，高PSRR、低噪声特性和快速响应时间使其受益匪浅。
商品特性
- 带使能功能的1.5 A低压差稳压器
- 提供固定和可调（1.2 V至5.5 V）输出版本
- 高PSRR（10 kHz时为49 dB）
- 超低噪声（48 μVRMS，TPS78630）
- 快速启动时间（50 μs）
- 使用1 μF陶瓷电容时稳定
- 出色的负载和线路瞬态响应
- 极低的压差（满载时为390 mV，TPS78630）
- 3×3 SON PowerPAD、6引脚SOT223和5引脚DDPAK封装
应用领域
- 射频：压控振荡器（VCO）、接收器、模数转换器（ADC）
- 音频
- 蓝牙、无线局域网
- 蜂窝和无绳电话
- 手持记事本、个人数字助理（PDA）
