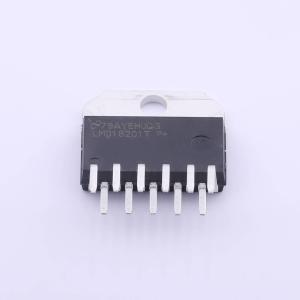

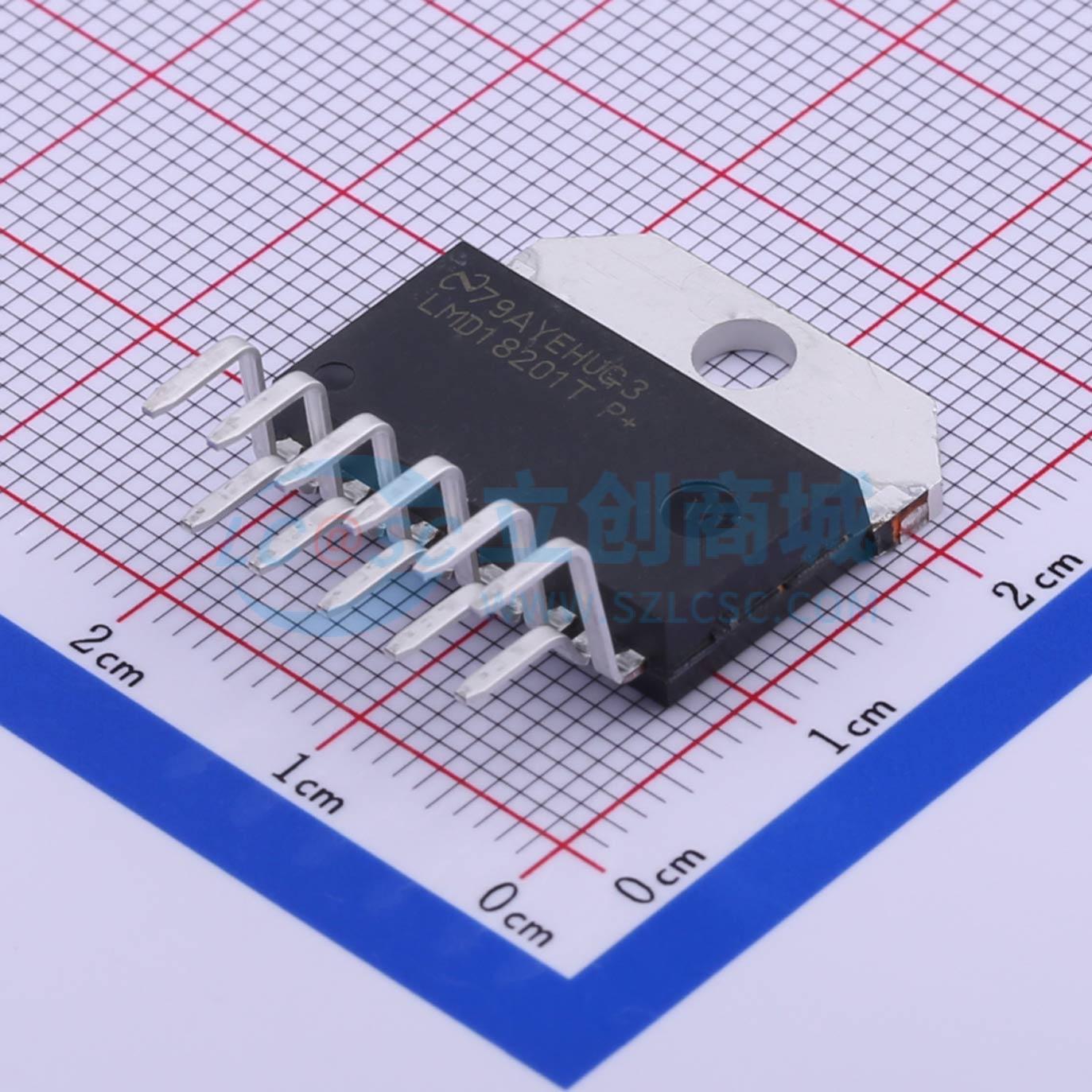

LMD18201T/NOPB
3A 有刷直流电机驱动芯片 55V
- 描述
- LMD18201 3A，55V H 桥
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMD18201T/NOPB
- 商品编号
- C390093
- 商品封装
- TO-220-11(Forming)
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 330mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMD18201是一款3A H桥驱动器，专为运动控制应用而设计。该器件采用多技术工艺制造，在同一单片结构上将双极和CMOS控制电路与DMOS功率器件相结合。H桥配置非常适合驱动直流和步进电机。LMD18201可承受高达6A的峰值输出电流。可通过与电源接地引脚串联的小感测电阻实现电流感测。若要在不干扰负载电流路径的情况下进行电流感测，建议使用LMD18200。
商品特性
- 提供高达3A的连续输出
- 工作电源电压高达55V
- 在3A电流下，每个开关的典型RDS(ON)为0.33Ω
- 输入与TTL和CMOS兼容
- 无“直通”电流
- 在145°C时输出热警告标志
- 在170°C时热关断（输出关闭）
- 内置钳位二极管
- 短路负载保护
- 内置电荷泵，具备外部自举功能
应用领域
- 直流和步进电机驱动器
- 位置和速度伺服机构
- 工厂自动化
- 机器人
- 数控机床
- 计算机打印机和绘图仪
