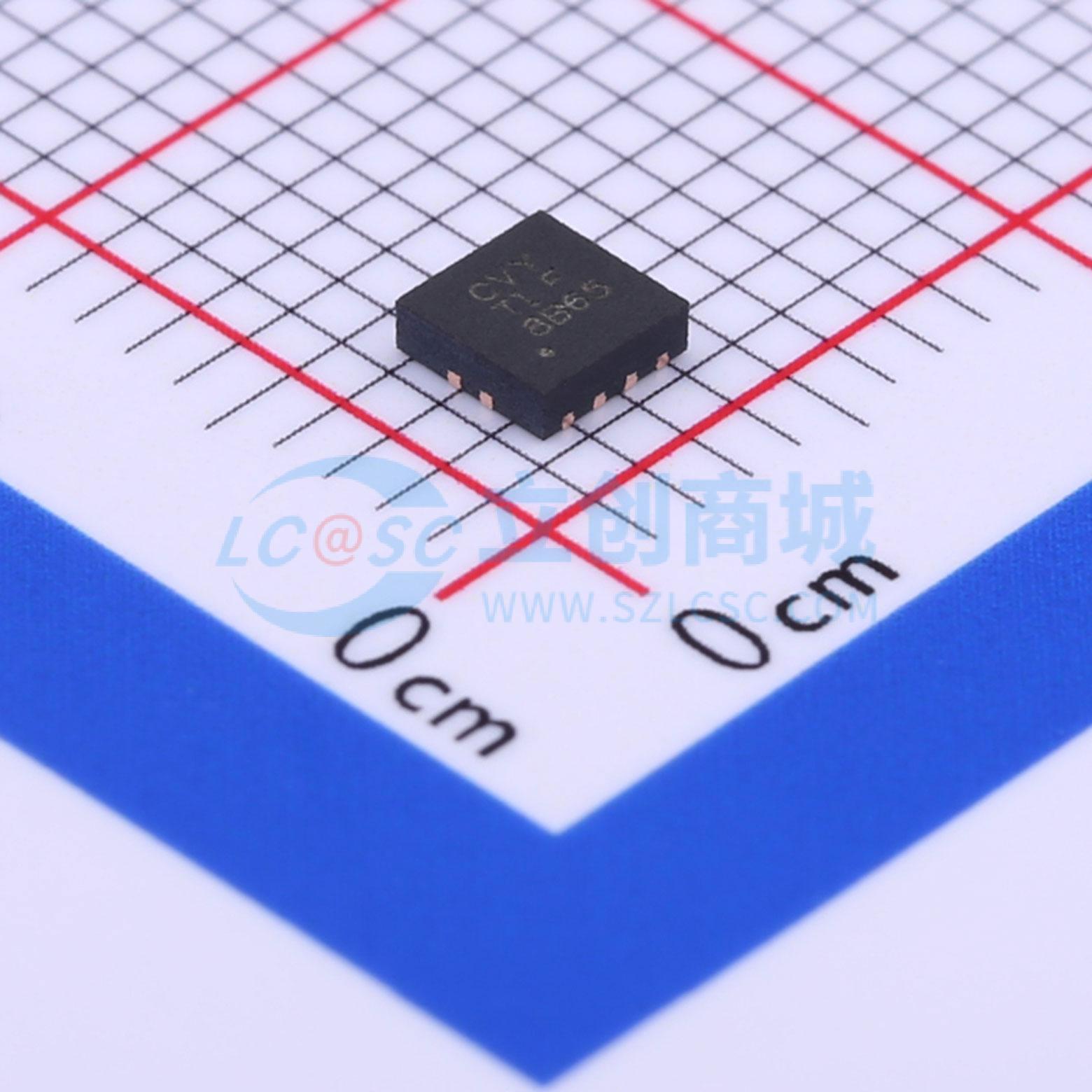

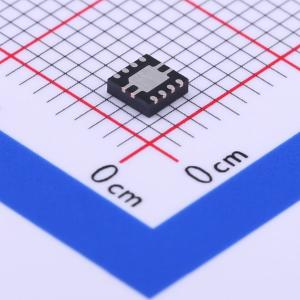

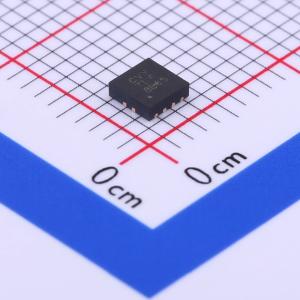

温馨提醒：图片仅供参考，商品以实物为准
TPS73533DRBR
具有使能功能的 500mA、低 IQ、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS735 单输出 LDO、500mA、可调节低静态电流、低噪声、高 PSRR
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS73533DRBR
- 商品编号
- C388480
- 商品封装
- SON-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 280mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | 13.2uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS735低压差（LDO）、低功耗线性稳压器具备出色的交流性能，且接地电流极低。该器件在仅消耗45 μA（典型值）的极低接地电流的情况下，可实现高电源抑制比（PSRR）、低噪声、快速启动以及出色的线路和负载瞬态响应。 TPS735器件搭配陶瓷电容时性能稳定，采用先进的BiCMOS制造工艺，在500 mA输出电流下的典型压差为280 mV。TPS735器件采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化条件下，可实现2%（V_OUT > 2.2 V）的整体精度。该器件的完整规格工作温度范围为T_J = -40°C至+125°C，提供3 mm × 3 mm SON-8薄型封装和2 mm × 2 mm WSON-6封装。
商品特性
- 输入电压：2.7 V至6.5 V
- 带使能端的500 mA低压差稳压器
- 低静态电流（IQ）：45 μA
- 提供多种输出电压版本：
- 1.2 V至4.3 V固定输出
- 1.25 V至6 V可调输出
- 高PSRR：1 kHz时为68 dB
- 低噪声：13.2 μV RMS
- 快速启动时间：45 μs
- 搭配2.2 μF低等效串联电阻（ESR）陶瓷输出电容时性能稳定
- 出色的负载和线路瞬态响应
- 2%整体精度（负载、线路和温度，V_OUT > 2.2 V）
- 极低压差：500 mA时为280 mV
- 2 mm × 2 mm WSON-6和3 mm × 3 mm SON-8封装
应用领域
- DC-DC转换器后置纹波滤波
- IP网络摄像机
- 宏基站
- 恒温器
