温馨提醒：图片仅供参考，商品以实物为准

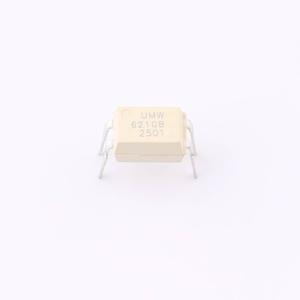

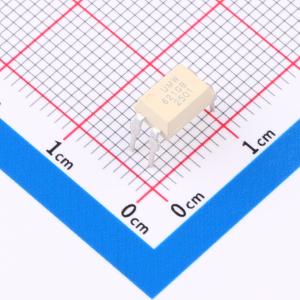

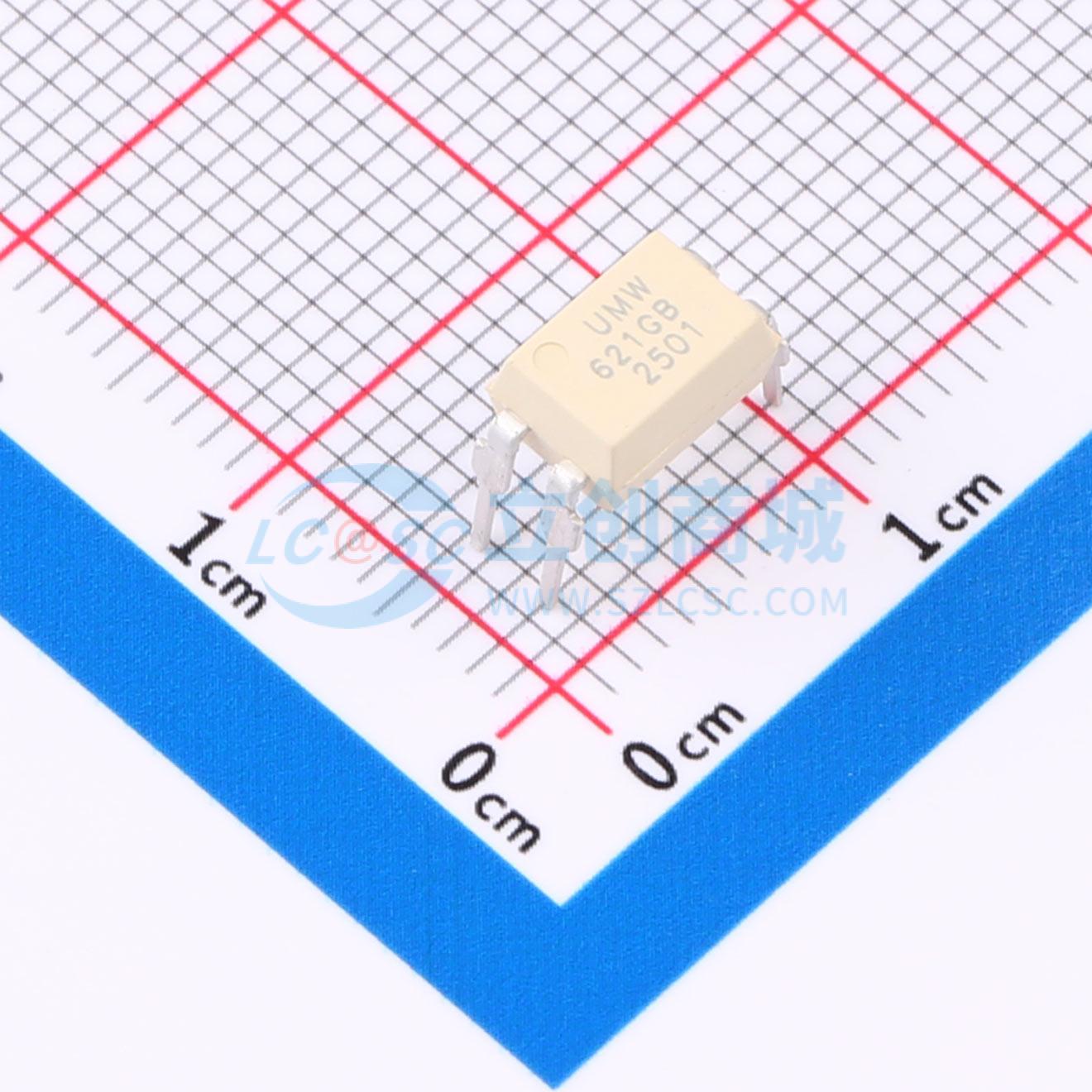

TLP621GB-1(UMW)
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由与砷化镓红外发光二极管光耦合的光电晶体管组成。TLP621-2 在八引脚塑料双列直插式封装中提供两个隔离通道，TLP621-4 在十六引脚塑料双列直插式封装中提供四个隔离通道。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLP621GB-1(UMW)
- 商品编号
- C388376
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 55V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+100℃ |
商品特性
- 由与砷化镓红外发光二极管光耦合的光电晶体管组成
- TLP621 - 2在八引脚塑料DIP中提供两个隔离通道
- TLP621 - 4在十六引脚塑料DIP中提供四个隔离通道
- 集电极 - 发射极电压：55V（最小值）
- 电流传输比50%（最小值），等级GB 100%（最小值）
- UL认证：UL1577，文件编号E492440
- 重量：0.31g
