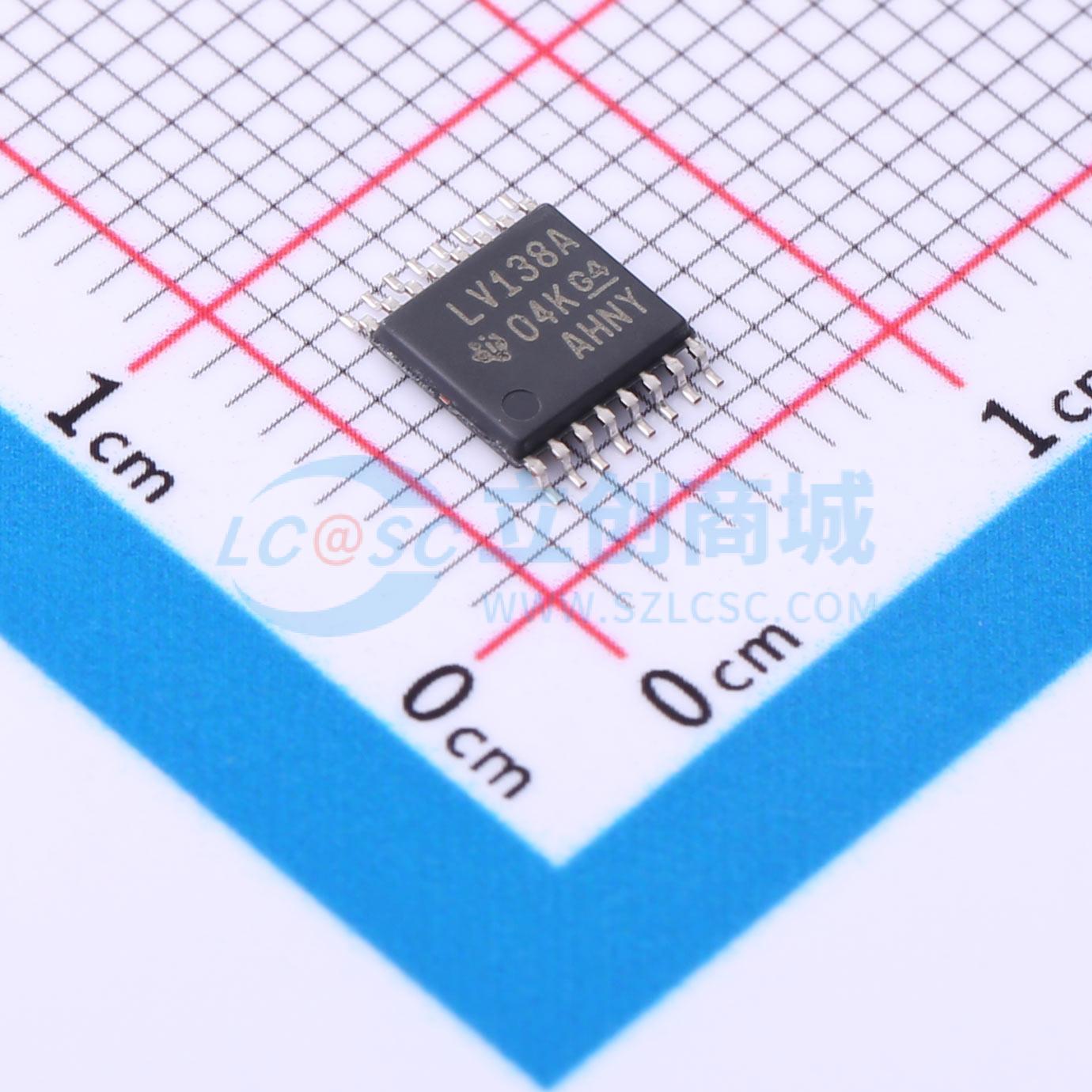

温馨提醒：图片仅供参考，商品以实物为准

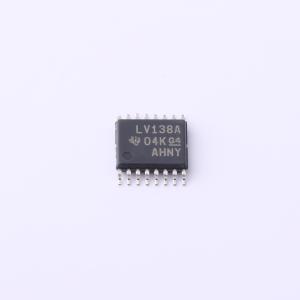

SN74LV138APWR

三线至八线译码器/多路分配器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV138A 三线至八线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74LV138APWR
商品编号: C388287
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.178899克(g)

商品参数

商品概述

LV138A器件是3线至8线解码器/解复用器，设计用于2V~5.5V Vcc工作。该器件面向需要极短传播延迟时间的场景设计，可用于高性能存储器译码或数据路由应用，在高性能存储系统中，可最小化系统译码带来的影响；配合带快速使能电路的高速存储器使用时，解码器的延迟时间与存储器的使能时间通常小于存储器的典型访问时间，解码器引入的有效系统延迟可忽略。器件通过二进制选择输入和三个使能输入选择八条输出线中的一条，两个低电平有效和一个高电平有效的使能输入，可减少扩展应用时对额外外部门电路或反相器的需求，可在不需要外部反相器的情况下实现24线译码，实现32线译码仅需要一个反相器，使能输入可在解复用应用中用作数据输入。器件针对部分掉电应用，通过Ioff电路实现适配，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。

商品特性

支持2V~5.5V Vcc工作
5V电压下最大传播延迟tpd为9.5ns
Vcc为3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
Vcc为3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2.3V
所有端口均支持混合模式电压运行
Ioff支持部分掉电模式运行
闩锁性能超过250mA，符合JESD 17规范
ESD防护性能符合JESD 22规范
通过2000V人体模型、200V机器模型、1000V充电器件模型ESD测试

应用领域

高性能存储器译码
高速数据路由
译码系统扩展
解复用应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~5.5V
	输入数/输出数	3/8
	灌电流(IOL)	12mA

	属性	参数值
	拉电流(IOH)	12mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	9.5ns@5V,15pF
	静态电流(Iq)	20uA
	功能特性	断电保护
	系列	74LV
