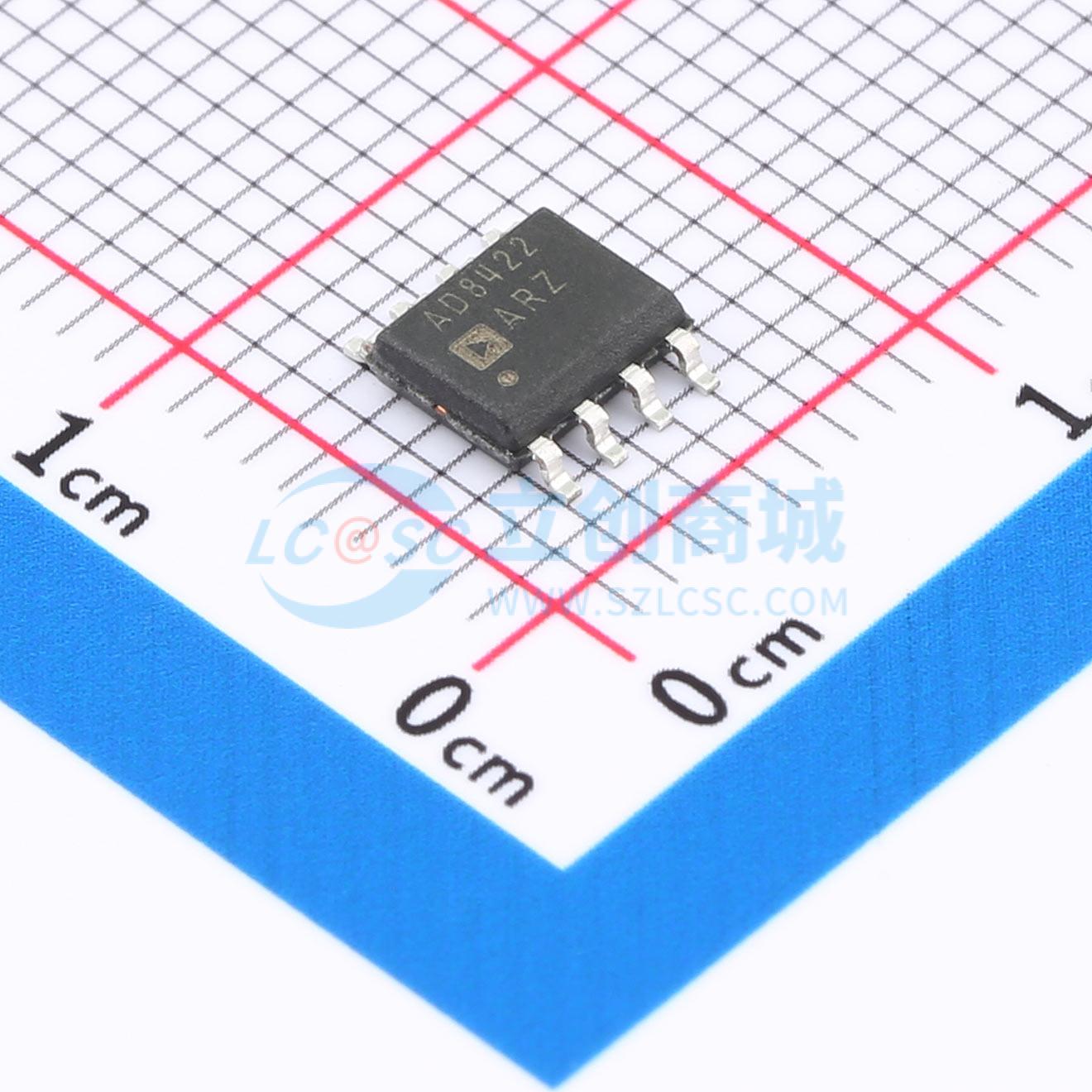

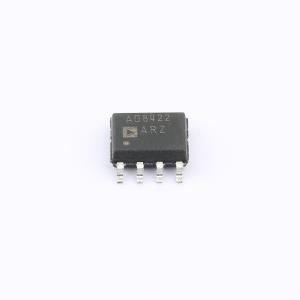

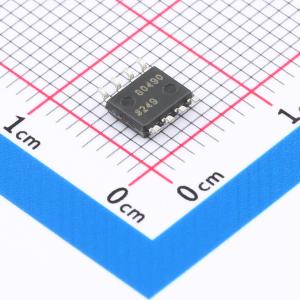

AD8422ARZ
高性能、低功耗、轨到轨精密仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD8422是一款高精度、低功耗、低噪声轨到轨仪表放大器，具有业界最佳的每单位微安性能。该器件以超低失真性能处理信号，在整个输出范围内负载不影响性能。它采用最新的工艺和设计技术，比历代产品具有更高的动态范围和更低的误差，同时功耗不足三分之一。AD8422采用的高性能引脚排列与AD8221相同。AD8422具有极低的偏置电流，高源阻抗时不会产生误差，允许多个传感器多路复用至输入端。低电压噪声和低电流噪声特性使AD8422成为测量惠斯登电桥的理想选择。AD8422的宽输入范围和轨到轨输出特性使其具有单电源应用中高性能仪表放大器所能具有的全部优势。无论使用高电源电压或低电源电压，AD8422的节能特性使其成为高通道数或功耗敏感型应用的极佳选择，同时还可满足此类应用并不富裕的误差预算。AD8422具有鲁棒的输入过压保护，确保其稳定性，并且不牺牲噪声性能。AD8422具有高ESD抑制能力和针对来自相反供电轨、高达40 V的连续电压输入保护。通过一个电阻可将增益设置为1至1000。基准引脚可用来向输出电压施加精确失调。AD8422的额定工作温度范围为 -40°C至 +85°C ，可在高达125°C时保证典型性能曲线，提供8引脚MSOP和SOIC两种封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8422ARZ
- 商品编号
- C388286
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 60uV | |
| 带宽(-3db) | 2.2MHz | |
| 压摆率(SR) | 0.8V/us | |
| 输出电流 | 20mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 338uA | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 1pA/℃ | |
| 单电源电压 | 4.6V~36V | |
| 双电源电压(Vee~Vcc) | 2.3V~18V；-18V~-2.3V | |
| 电源纹波抑制比(PSRR) | 110dB | |
| 稳定时间 | 13us | |
| 功能特性 | 外部电阻增益；过压保护；ESD保护 | |
| 电压增益 | 1V/V~1000V/V | |
| 增益误差 | 0.03% |
商品概述
AD8422是一款高精度、低功耗、低噪声、轨到轨仪表放大器，每微安电流的性能表现为业内最佳。AD8422处理信号时具有超低失真性能，且在整个输出范围内与负载无关。 AD8422是行业标准AD620的第三代产品。与前代产品相比，AD8422采用了新的工艺技术和设计方法，实现了更高的动态范围和更低的误差，同时功耗不到前者的三分之一。AD8422采用了AD8221引入的高性能引脚排列。 极低的偏置电流使AD8422在高源阻抗下无误差，允许将多个传感器多路复用到输入端。低电压噪声和低电流噪声使AD8422成为测量惠斯通电桥的理想选择。 AD8422的宽输入范围和轨到轨输出为单电源应用带来了高性能仪表放大器的所有优势。无论使用高或低电源电压，其节能特性使AD8422成为高通道数或对功率敏感应用的理想选择。 AD8422采用了坚固的输入保护，在不牺牲噪声性能的前提下确保了可靠性。AD8422具有高ESD抗扰度，输入可承受来自相反电源轨高达40 V的连续电压。 单个电阻即可将增益设置为1至1000。参考引脚可用于为输出电压施加精确的偏移。 8引脚MSOP和8引脚SOIC_N封装的AD8422工作温度范围为-40℃至+85℃，8引脚LFCSP封装的工作温度范围为-40℃至+125℃。
商品特性
- 低功耗：最大静态电流368 µA
- 轨到轨输出
- 低噪声和失真：1 kHz时最大输入电压噪声8 nV/√Hz，0.15 µVp-p RTI噪声（G = 100），2 kΩ负载下非线性度0.5 ppm（G = 1）
- 出色的交流特性：10 kHz时最小共模抑制比80 dB（G = 1），带宽2.2 MHz（G = 1）
- 高精度直流性能（AD8422BRZ）：最小共模抑制比150 dB（G = 1000），最大增益误差0.04%（G = 1000），最大输入失调漂移0.3 µV/℃，最大输入偏置电流0.5 nA
- 宽电源范围：单电源4.6 V至36 V，双电源±2.3 V至±18 V
- 输入过压保护：来自相反电源的40 V
- 增益范围：1至1000
- 提供8引脚LFCSP、8引脚MSOP和8引脚SOIC_N封装
应用领域
- 医疗仪器
- 工业过程控制
- 应变计
- 传感器接口
- 精密数据采集系统
- 通道隔离系统
- 便携式仪器
