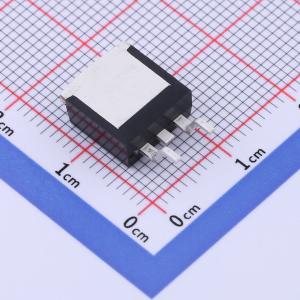

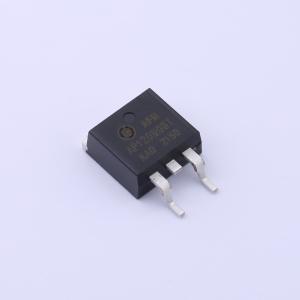

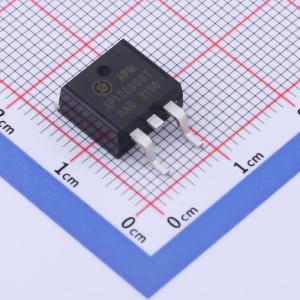

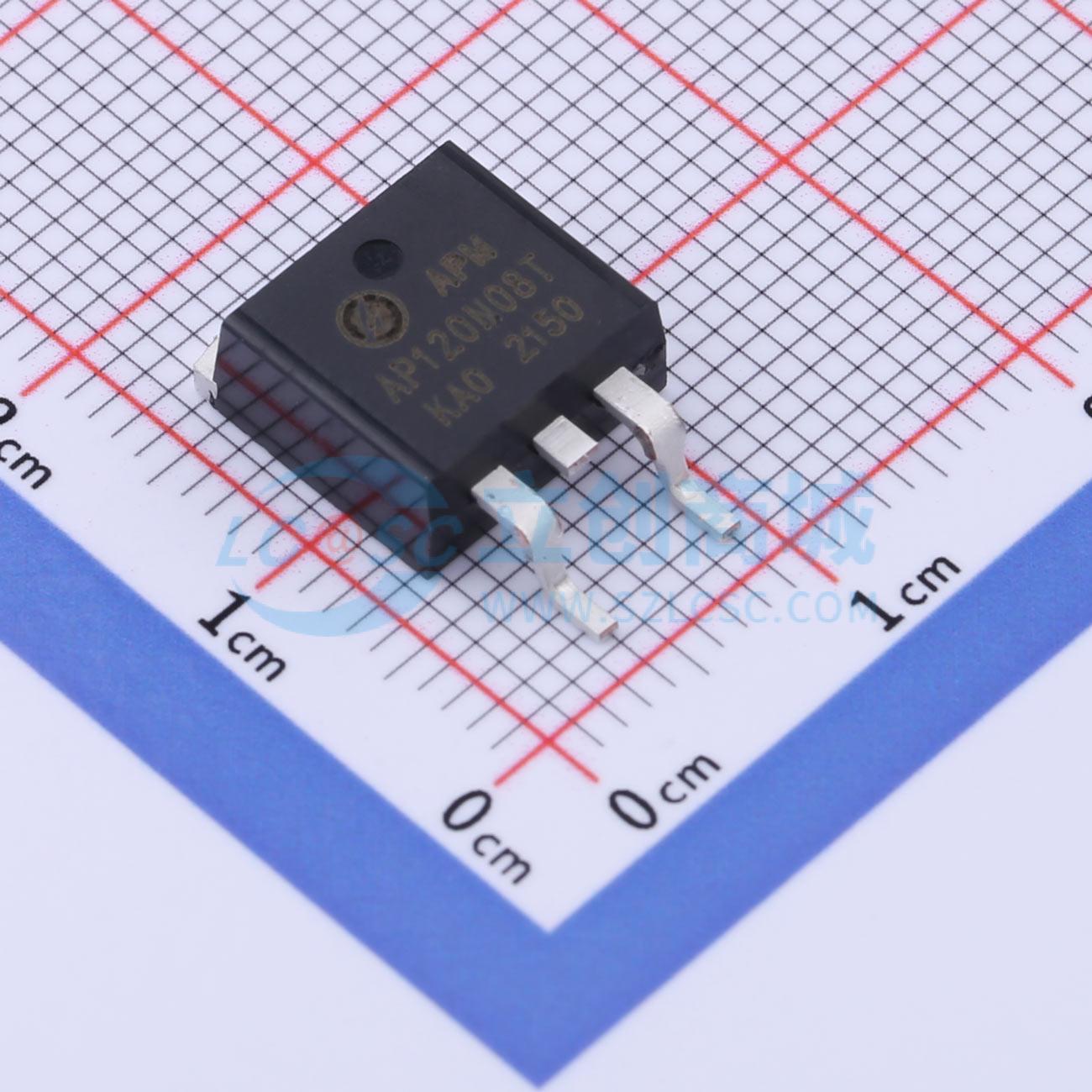

温馨提醒：图片仅供参考，商品以实物为准
AP120N08T
1个N沟道 耐压:85V 电流:120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP120N08T
- 商品编号
- C3011350
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V | |
| 耗散功率(Pd) | 220W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 65.7nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 4.032nF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 546pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP120N08P/T采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至10V的栅极电压下工作。 该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 85 V
- ID = 120 A
- RDS(ON) < 5.2 mΩ VGS = 10 V(典型值:4.5 mΩ)
应用领域
- 电池保护
- 负载开关
- 不间断电源
