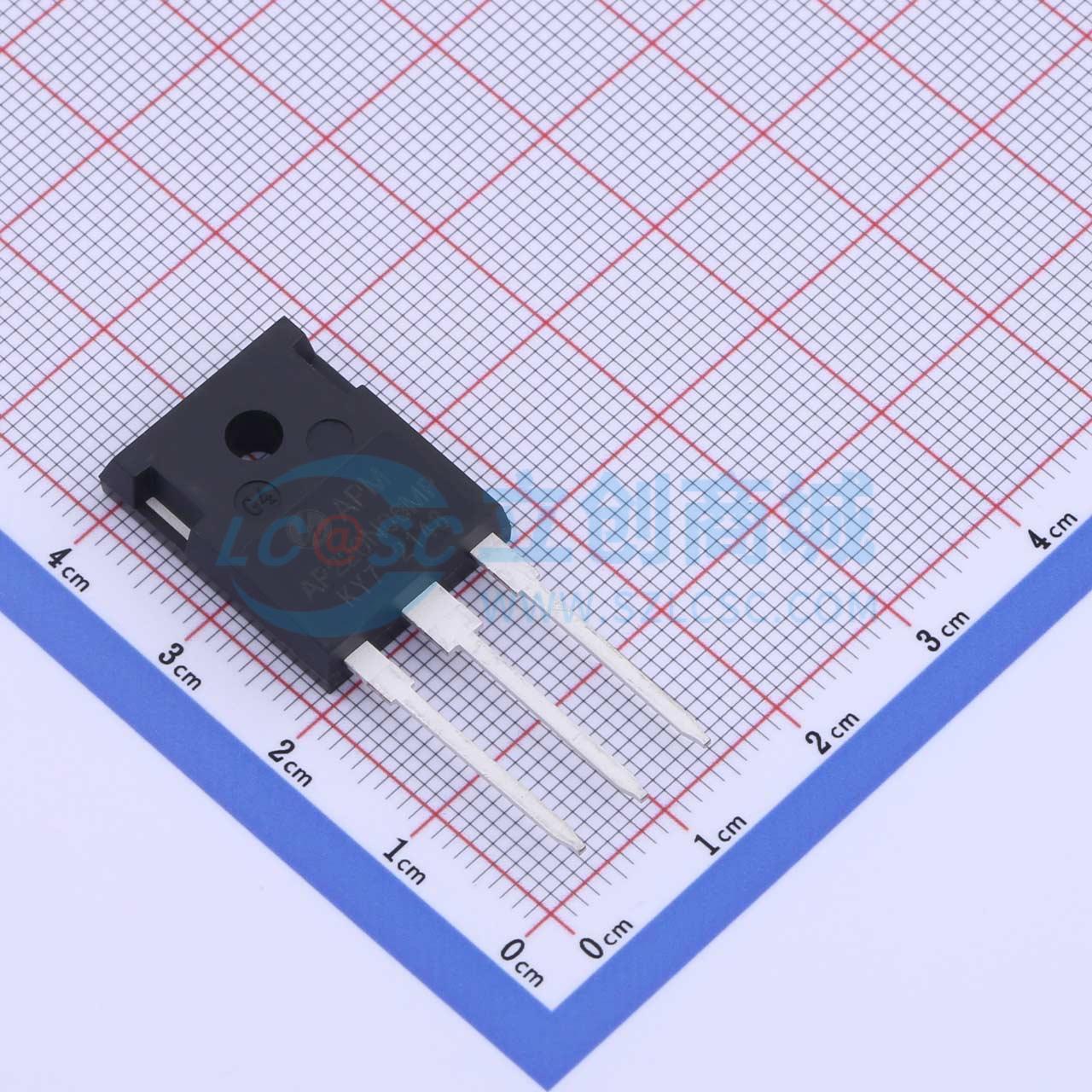

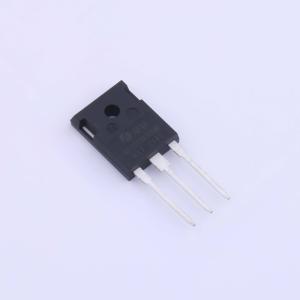

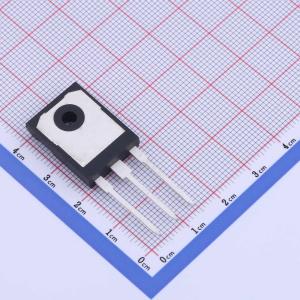

温馨提醒：图片仅供参考，商品以实物为准
AP220N06MP
60V,电流:220A,耐压:60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP220N06MP
- 商品编号
- C3011343
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 220A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 168W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 93nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.95nF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.25nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP220N06MP采用先进的APM - SGT技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 60V,漏极电流ID = 220A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 3 mΩ(典型值:2.4 mΩ)
应用领域
-电池保护-负载开关-不间断电源
