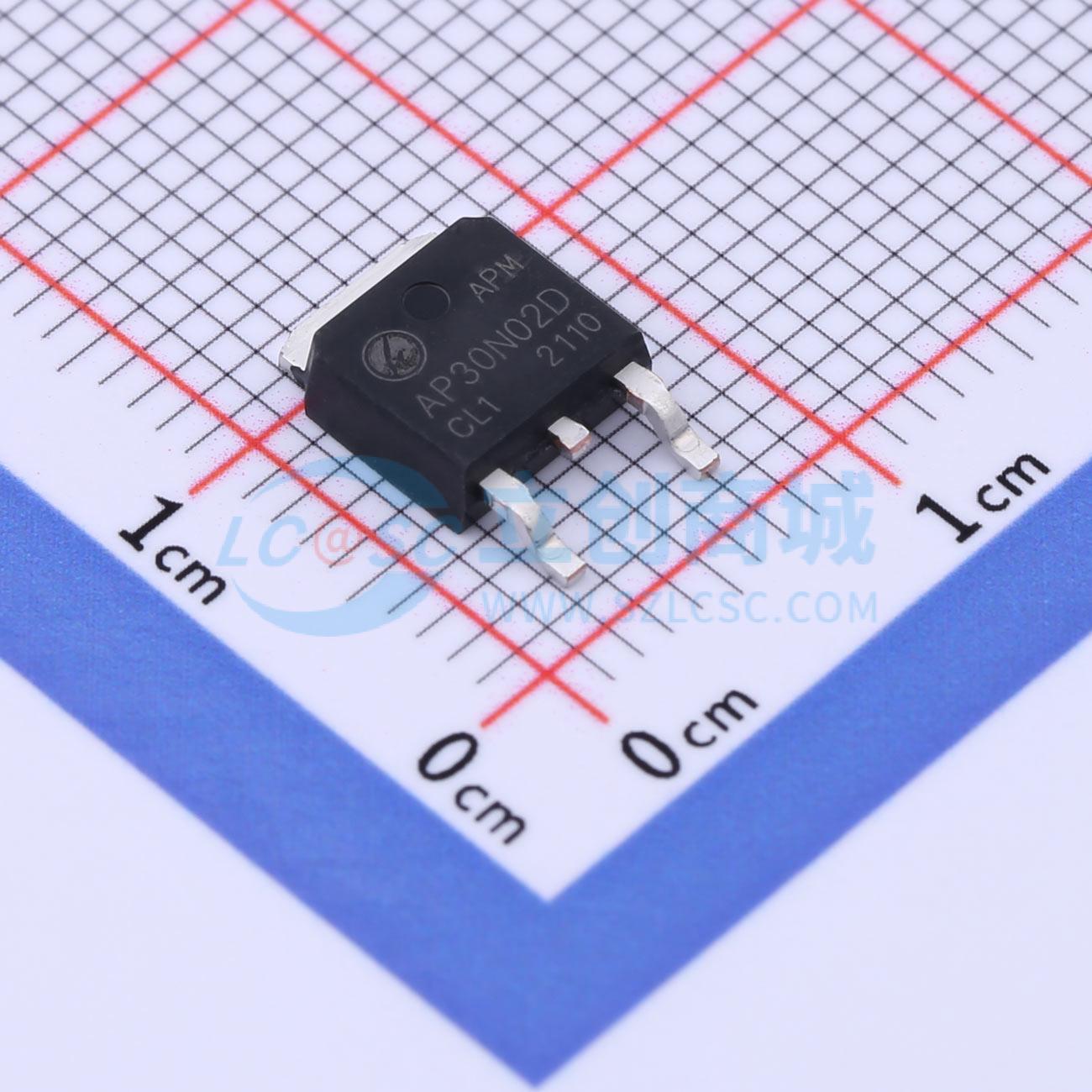

AP30N02D实物图

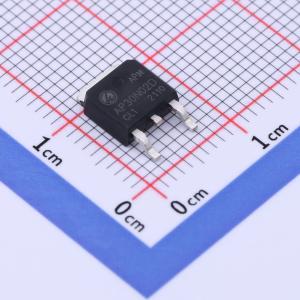

  • AP30N02D商品缩略图
  • AP30N02D商品缩略图
  • AP30N02D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AP30N02D

N沟道,电流:30A,耐压:20V

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
商品型号
AP30N02D
商品编号
C3011248
商品封装
TO-252-3​
包装方式
编带
商品毛重
0.49克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
类型1个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)30A
导通电阻(RDS(on))11mΩ@4.5V,7.6A
耗散功率(Pd)20.8W
属性参数值
阈值电压(Vgs(th))1V@250uA
栅极电荷量(Qg)11.05nC@4.5V
输入电容(Ciss@Vds)888pF@10V
反向传输电容(Crss)117pF@10V
工作温度-55℃~+150℃

商品概述

第三代功率MOSFET为设计人员提供了快速开关、坚固耐用的器件设计、低导通电阻和高性价比的最佳组合。 D²PAK是一种表面贴装功率封装,能够容纳高达HEX - 4尺寸的芯片。它在现有的任何表面贴装封装中提供了最高的功率能力和尽可能低的导通电阻。由于其内部连接电阻低,D²PAK适用于大电流应用,在典型的表面贴装应用中可耗散高达2.0 W的功率。通孔版本(IRFBC40L、SiHFBC40L)适用于薄型应用。

商品特性

  • 漏源电压VDS = 20V,漏极电流ID = 30A
  • 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) = 11 mΩ

应用领域

  • 太阳能路灯
  • 负载开关
  • 不间断电源

数据手册PDF
