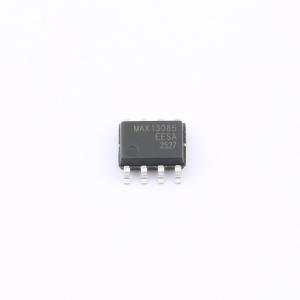

MAX13085

具备+15kV ESD保护、2Mbps数据速率的RS-485接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS-485/RS-422收发器,兼容MAX13085
品牌名称: Siproin(上海矽朋)
商品型号: MAX13085
商品编号: C3011514
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

MAX13085 用于RS-485/RS-422 通信，是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有失效保护电路。具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，并实现高达2Mbps 的无差错数据传输。具有+15kV ESD 静电放电防护功能。接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。主要应用于RS-485/RS-422 通信系统。

商品特性

I/O 引脚具有静电放电防护功能：+15kV HBM，其它所有引脚上都有3 级静电放电（ESD）防护：>+8kV HBM
分数式单位负载允许总线上的器件多达256 个
+5V 的工作电压（+3.3V 电源下，传输速率最大推荐500Kbps）
具有限斜率功能，最高数据速率2Mbps
弱电流关断模式工作电流：1nA
电流限定与热关断功能，可用于驱动器超负载保护
封装形式：SOP8，DIP8

应用领域

智能仪器仪表
工业过程控制
建筑自动化网络
电机控制
对EMI 灵敏的收发器应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	2Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	900uA
	通讯模式	半双工
