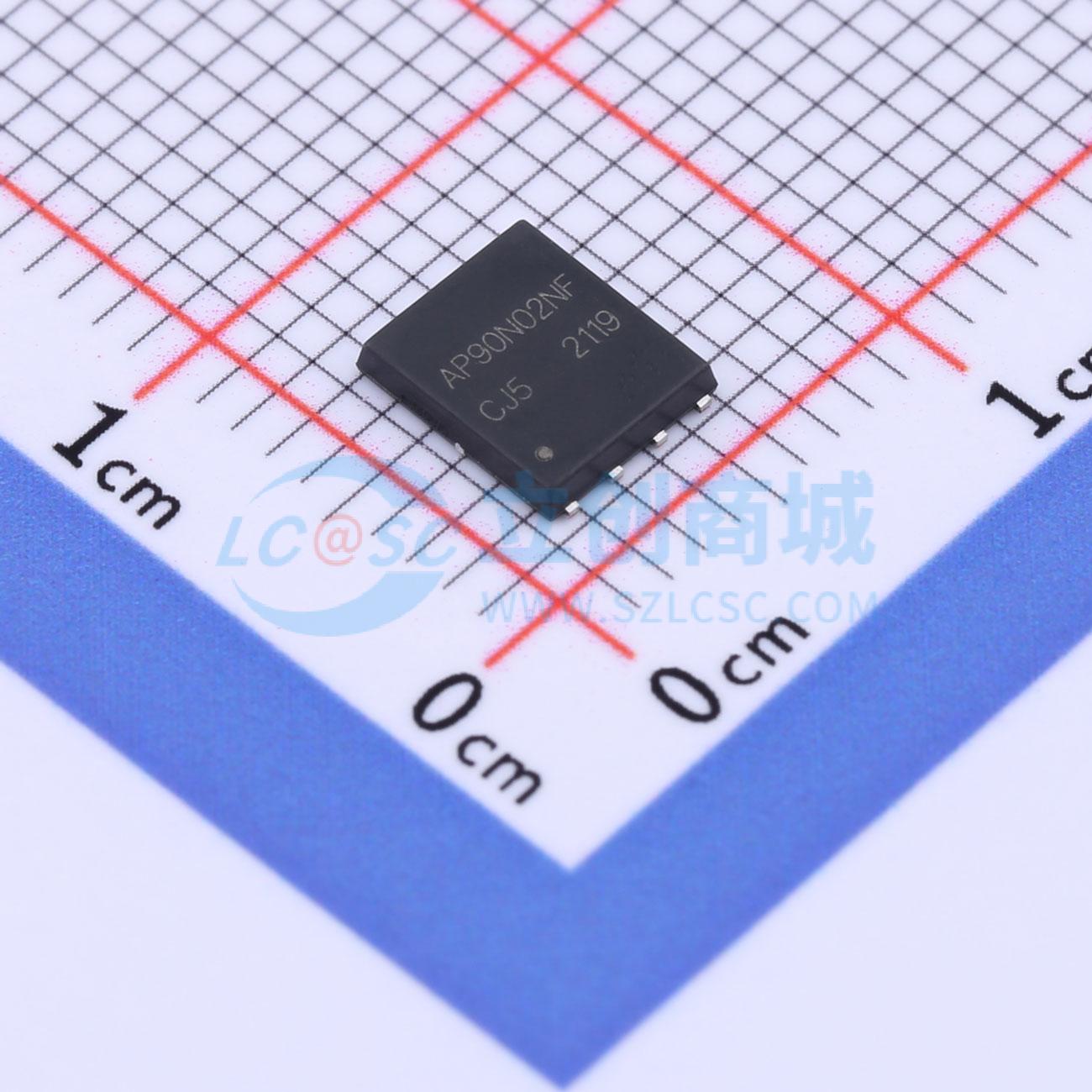

温馨提醒：图片仅供参考，商品以实物为准
AP90N02NF
1个N沟道 耐压:20V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP90N02NF采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP90N02NF
- 商品编号
- C3011254
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 77nC@10V | |
| 输入电容(Ciss) | 4.307nF | |
| 反向传输电容(Crss) | 321pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 501pF |
商品概述
NP4805采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压 = -30 V，漏极电流 = -8 A
- 漏源导通电阻（典型值） = 17.5 mΩ @栅源电压=-4.5V
- 漏源导通电阻（典型值） = 16.5 mΩ @栅源电压=-10V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
