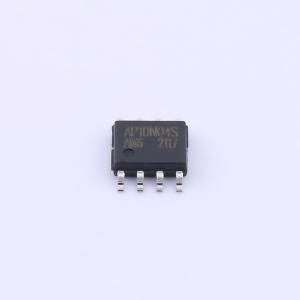

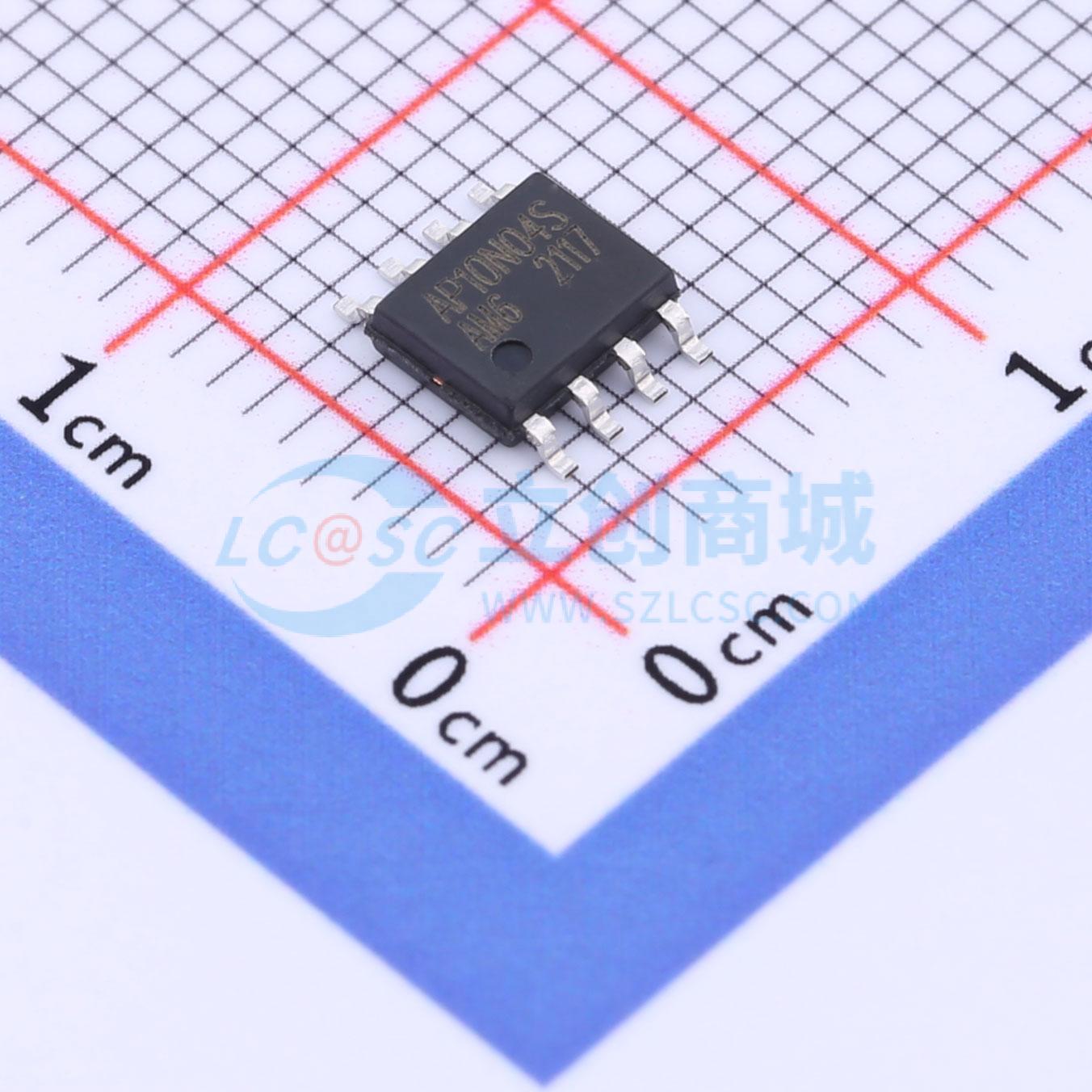

AP10N04S
1个N沟道 耐压:40V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽技术，提供优异的导通电阻 (RDS(ON))、低栅极电荷，并可在低至 4.5V 的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP10N04S
- 商品编号
- C3011296
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 17mΩ@10V | |
| 耗散功率(Pd) | 1.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 9.8nC@4.5V | |
| 输入电容(Ciss) | 1.013nF@32V | |
| 反向传输电容(Crss) | 76pF@32V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
AP50N04D采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V，ID = 50A
- 在VGS = 10V时，RDS(ON) < 17mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
