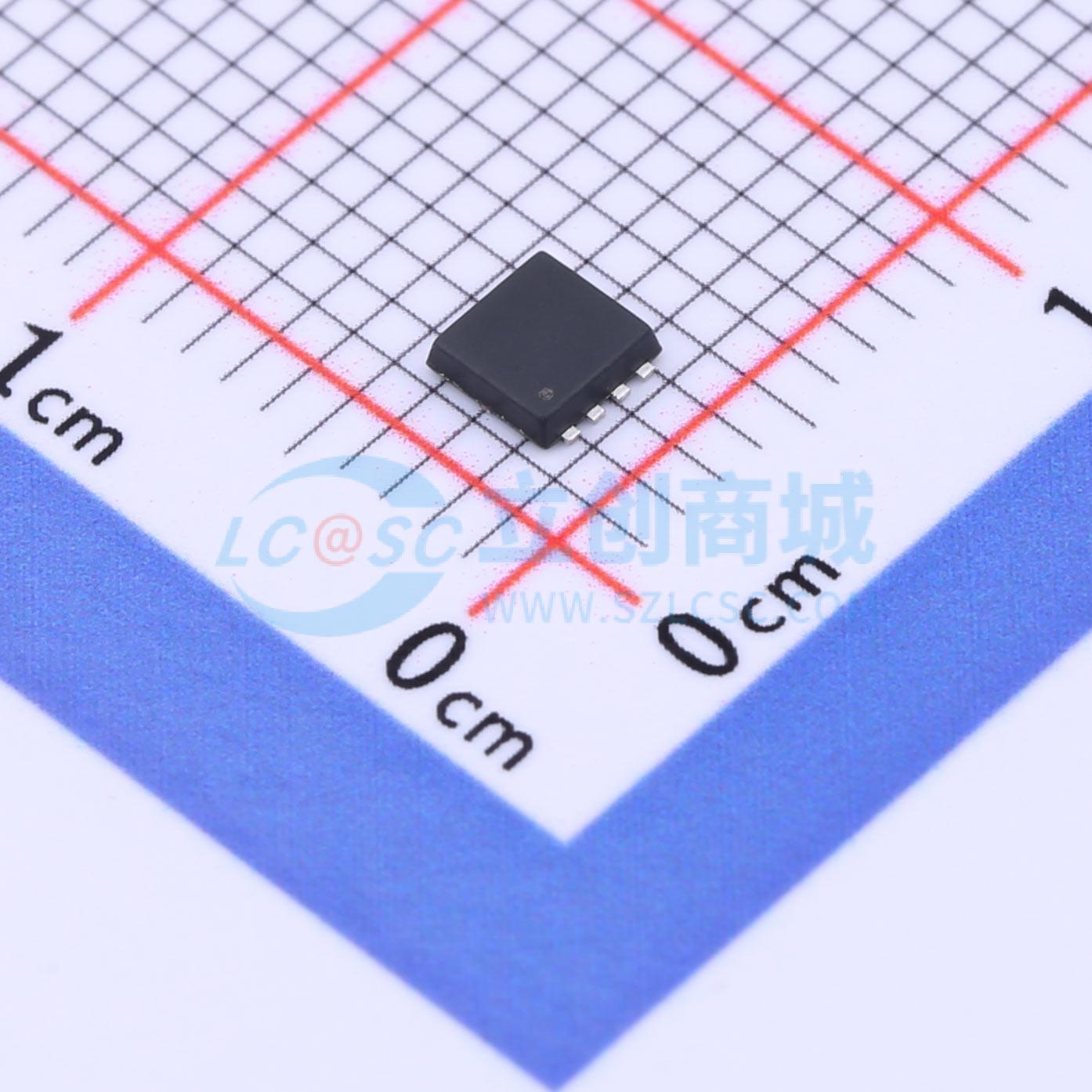

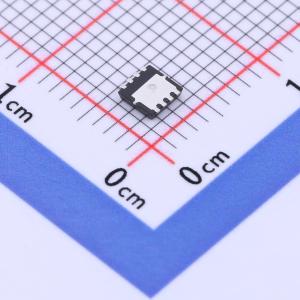

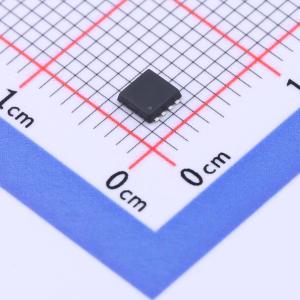

温馨提醒：图片仅供参考，商品以实物为准
AP50N03DF
N沟道增强型MOSFET 1个N沟道 耐压:30V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP50N03DF采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP50N03DF
- 商品编号
- C3011272
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@4.5V | |
| 输入电容(Ciss) | 870pF | |
| 反向传输电容(Crss) | 87pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 135pF |
商品概述
AP60N03D采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V,ID = 50A
- 当VGS = 10V时,RDS(ON) < 12 mΩ(典型值:10.5 mΩ)
应用领域
- 锂电池保护
- 无线冲击
- 手机快速边缘
