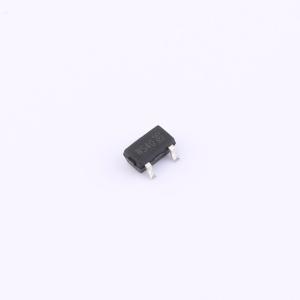

温馨提醒：图片仅供参考，商品以实物为准
WST4040
1个N沟道 耐压:40V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道.40V.5.8A.30mΩ
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST4040
- 商品编号
- C377863
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.5nC@4.5V | |
| 输入电容(Ciss) | 396pF@15V | |
| 反向传输电容(Crss) | 35pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 47pF |
商品概述
WST4040是高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WST4040符合RoHS和绿色产品要求，100%通过了易感性雪崩耐量（EAS）测试，具备全面的功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%易感性雪崩耐量（EAS）保证
- 提供绿色环保器件
应用领域
- 用于移动电脑（MB）、笔记本电脑（NB）、超移动个人计算机（UMPC）、显卡（VGA）的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
