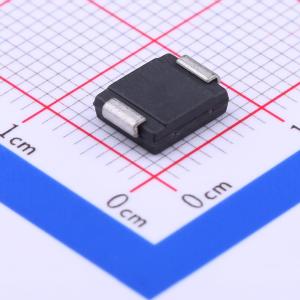

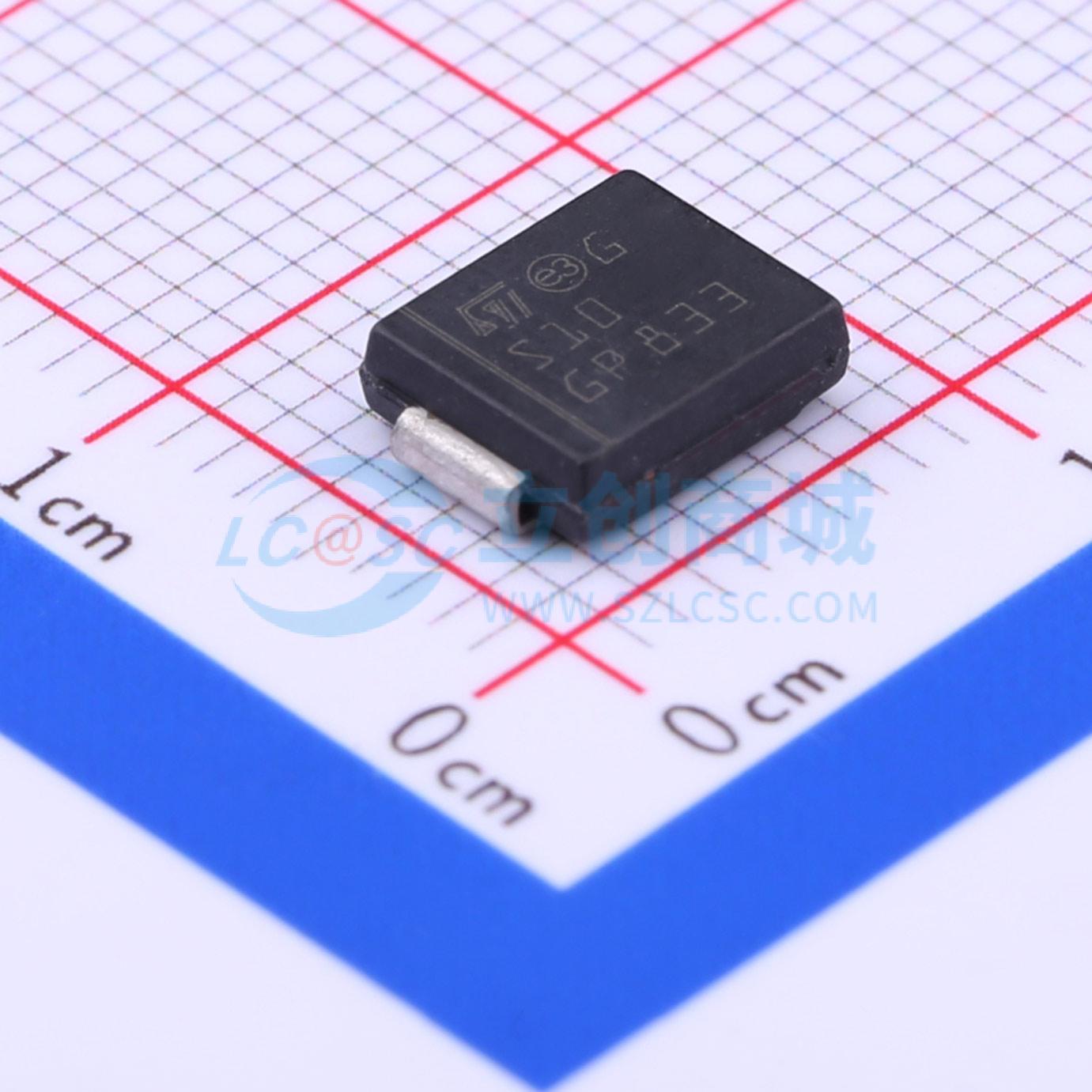

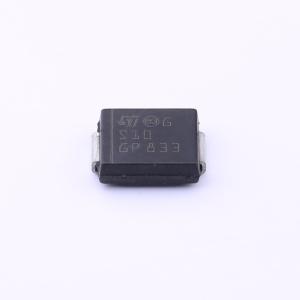

温馨提醒：图片仅供参考，商品以实物为准
STTH310S
耐压:1kV 电流:3A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1000 V，3 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH310S
- 商品编号
- C377928
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@3A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@1kV | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 45A |
商品概述
STTH310采用超快高压平面技术，特别适用于电源中的续流、钳位、缓冲、消磁以及其他功率开关应用。计算传导损耗可使用以下公式：P=1.20×I_F(AV)+0.075I_F²(RMS)。
商品特性
- 低正向压降
- 高可靠性
- 高浪涌电流能力
- 软开关以减少EMI干扰
- 平面技术
- 环氧树脂符合UL94 V0标准
- 带标记表示阴极
- 冷却方式为传导（C）
应用领域
- 电源中的续流
- 电源中的钳位
- 电源中的缓冲
- 电源中的消磁
- 其他功率开关应用
