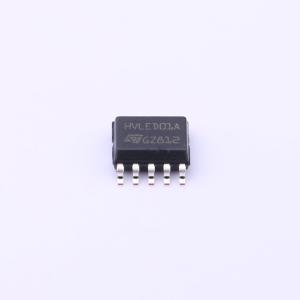

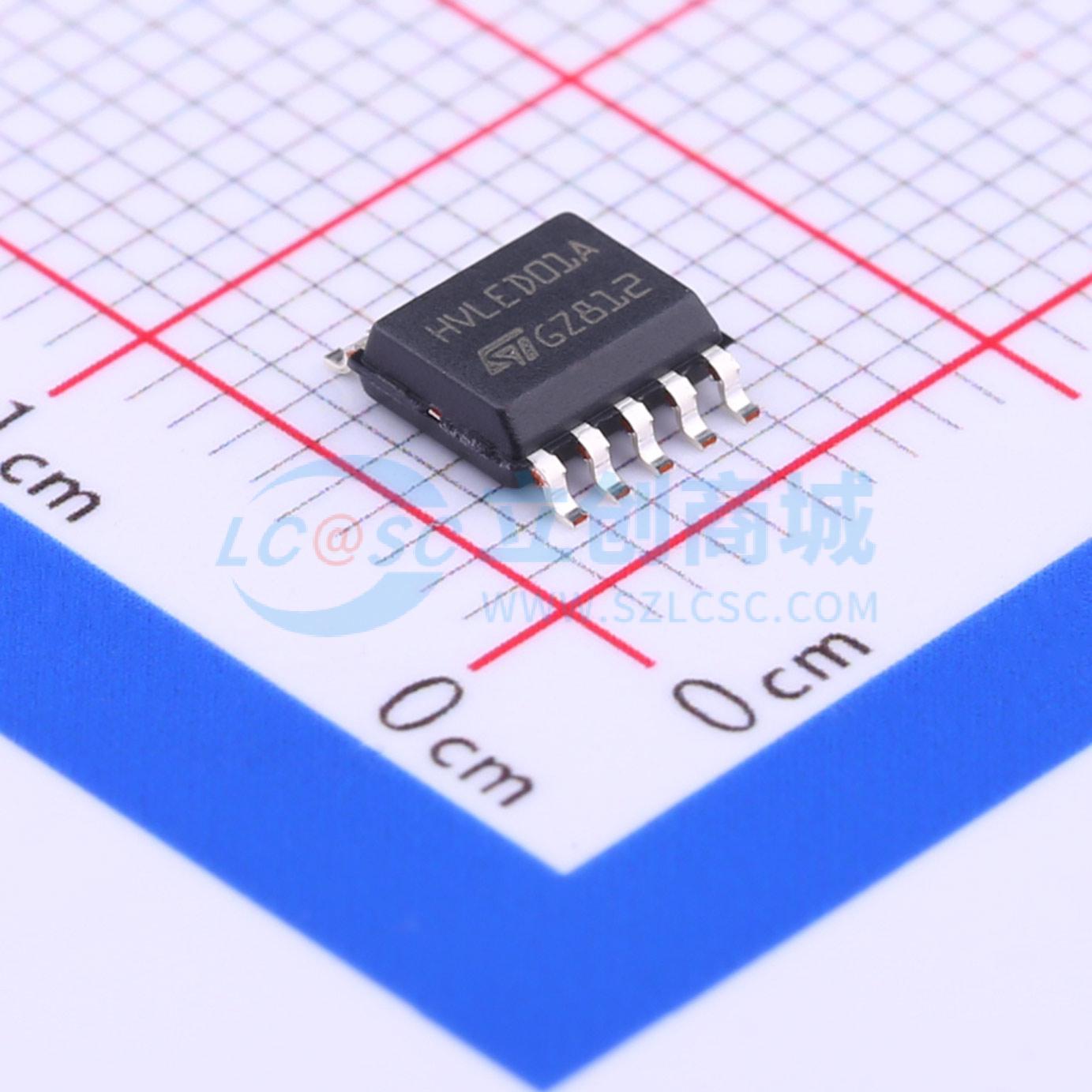

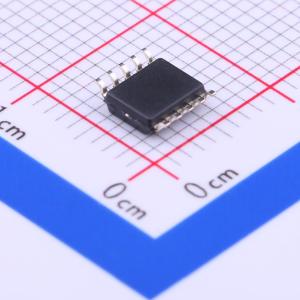

HVLED001ATR
反激,SEPIC,降压,升压型驱动
- 描述
- 具有恒压一次感应和高功率因数的LED照明用离线控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HVLED001ATR
- 商品编号
- C377931
- 商品封装
- SSOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8.8V~16.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | - | |
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 反激；升压；SEPIC；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
HVLED001A是一款增强型峰值电流模式控制器，能够控制高达150瓦输出功率的LED驱动器中的高功率因数（HPF）反激式或降压-升压拓扑。其他拓扑结构，如降压、升压和SEPIC，也可以实现。
ST创新的高压技术允许HVLED001A设备直接连接到输入电压以启动设备并监测输入电压，无需外部组件。
该设备集成了先进的功能，使用少量主要是无源组件来精确可靠地控制输出电压或输出电流。通过专门的操作方案管理启动和轻负载条件，以改善最终应用中输出变量的调节质量。异常情况，例如开路、输出短路、输入过压/欠压以及电路故障，如开环和主开关过流，均得到有效控制。
内置智能自动恢复定时器（ART）功能，确保在不损失可靠性的情况下自动恢复应用。
商品特性
- 准谐振（QR）拓扑
- 在任何负载下优化的输出电压精度（PSR模式）
- 改善的瞬态响应和启动时间
- 直接光耦连接用于电流环路调节，并具有反馈断开检测
- 800 V 高电压启动
- 在宽范围输入电压和负载变化下高功率因数和低THD
- 在宽电压和电流范围内高效率和输出稳定性
- 低启动和静态电流
- 可编程最小关断时间
- 集成输入电压检测，以实现高功率因数能力和保护触发
- 通过智能自动重载定时器（ART）保证无锁存
- 兼容0-10 V 和 PWM 调光
- 远程控制引脚
应用领域
- iDTV：板载设计或在NIM中
- 高级多媒体STB、PVR和蓝光录像机
- PC-TV配件
