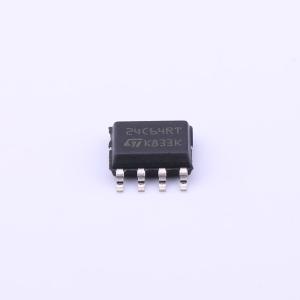

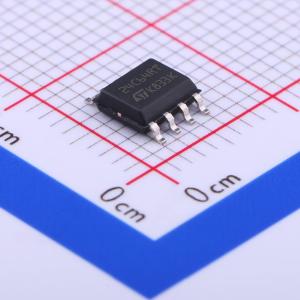

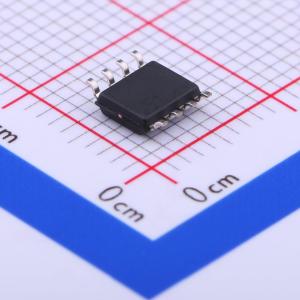

M24C64-DRMN3TP/K
支持1 MHz时钟的汽车级64 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级64 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C64-DRMN3TP/K
- 商品编号
- C377947
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 20uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24C64-A125是一款64Kbit串行EEPROM汽车级器件，工作温度最高可达125℃，符合汽车标准AEC-Q100等级1定义的高可靠性要求。该器件通过简单的串行I²C兼容接口访问，最高运行频率为1MHz。内存阵列基于先进的真EEPROM技术，为字节可更改内存（8192×8位），组织为256页，每页32字节，内置错误校正码逻辑显著提高数据完整性。M24C64-A125提供额外的32字节识别页，可读取ST器件标识，也可用于存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式（1MHz、400kHz、100kHz）
- 内存阵列：64Kbit（8K字节）EEPROM，页大小32字节，额外可写锁定页（识别页）
- 扩展温度和电压范围：-40℃至125℃，1.7V至5.5V
- 施密特触发器输入用于噪声过滤
- 短写入周期：字节写入和页写入均在4ms内完成
- 写入周期耐久性：25℃下4百万次，85℃下1.2百万次，125℃下600k次
- 数据保留：125℃下50年，25℃下100年
- ESD保护（人体模型）：4000V
- 封装类型：TSSOP8（DW，169mil宽）、SO8（MN，150mil宽）、WFDFPN8（MF，2×3mm）
- 封装符合RoHS标准且无卤素（ECOPACK2®）
应用领域
- 汽车电子领域（符合AEC-Q100等级1标准）
- 需要可靠数据存储及敏感参数锁定的汽车相关设备
