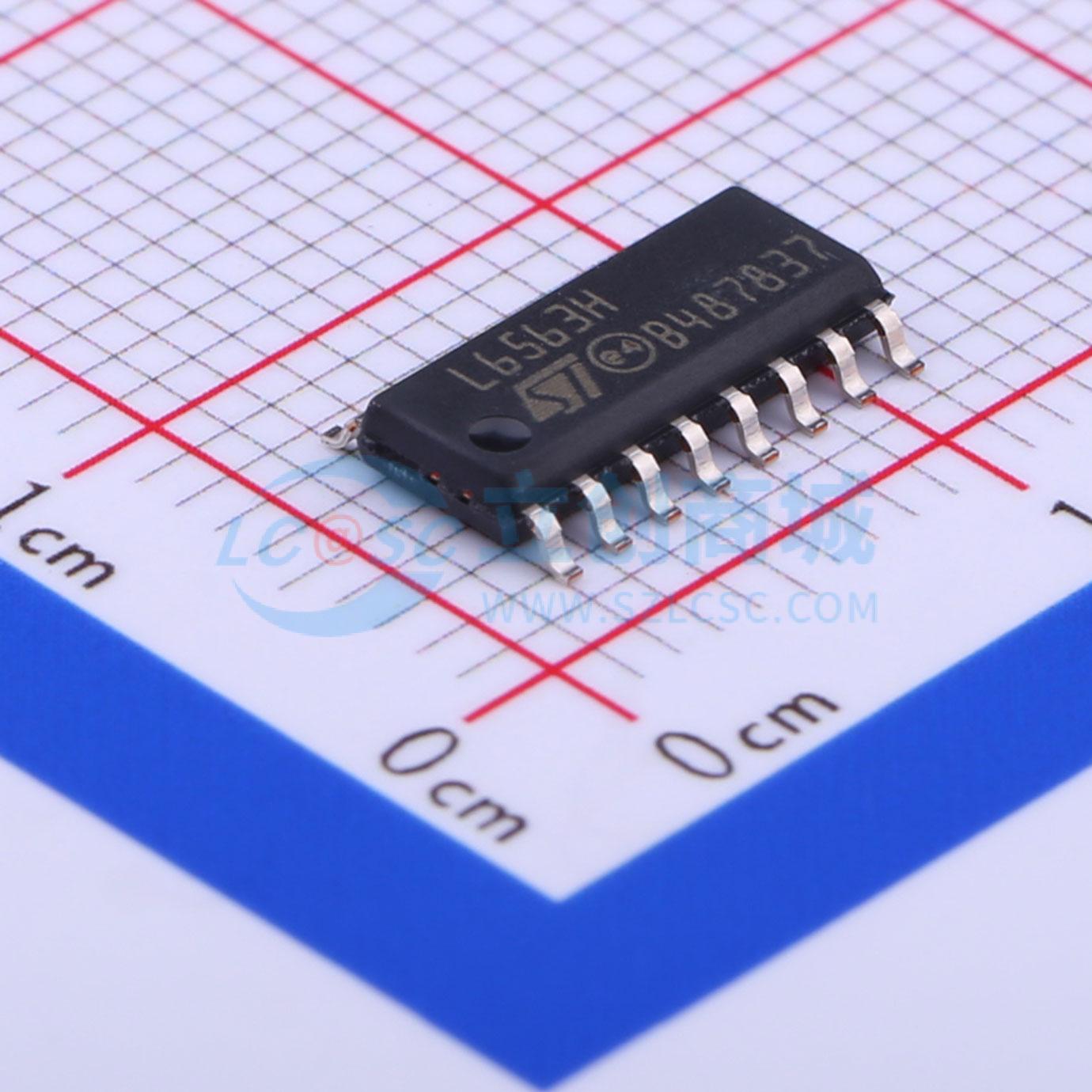

温馨提醒：图片仅供参考，商品以实物为准
L6563HTR
高压启动过渡模式PFC，精确可调输出过压保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压启动过渡模式PFC
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6563HTR
- 商品编号
- C377957
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10.3V~22.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 0.75W | |
| 晶体管耐压 | 700V | |
| 工作温度 | -25℃~+125℃ |
商品特性
- 板载700V启动电源
- 跟踪升压功能
- 快速“双向”输入电压前馈（1/√2校正）
- 用于级联转换器的PWM控制器接口
- 远程开关控制
- 精确可调输出过压保护
- 防止反馈环路断开的保护（锁定关断）
- 电感饱和保护
- 低（≤100 μA）启动电流
- 最大6 mA的工作偏置电流
- 1%（在Tj=25 ℃，内部参考电压）
- -600/+800 mA图腾柱栅极驱动器，在UVLO期间具有主动下拉功能
应用领域
- 针对高端AC-DC适配器/充电器的PFC预调节器
- 符合IEC61000-3-2或JEITA-MITI标准的SMPS，功率超过400 W
- 用于LED灯具的SMPS
