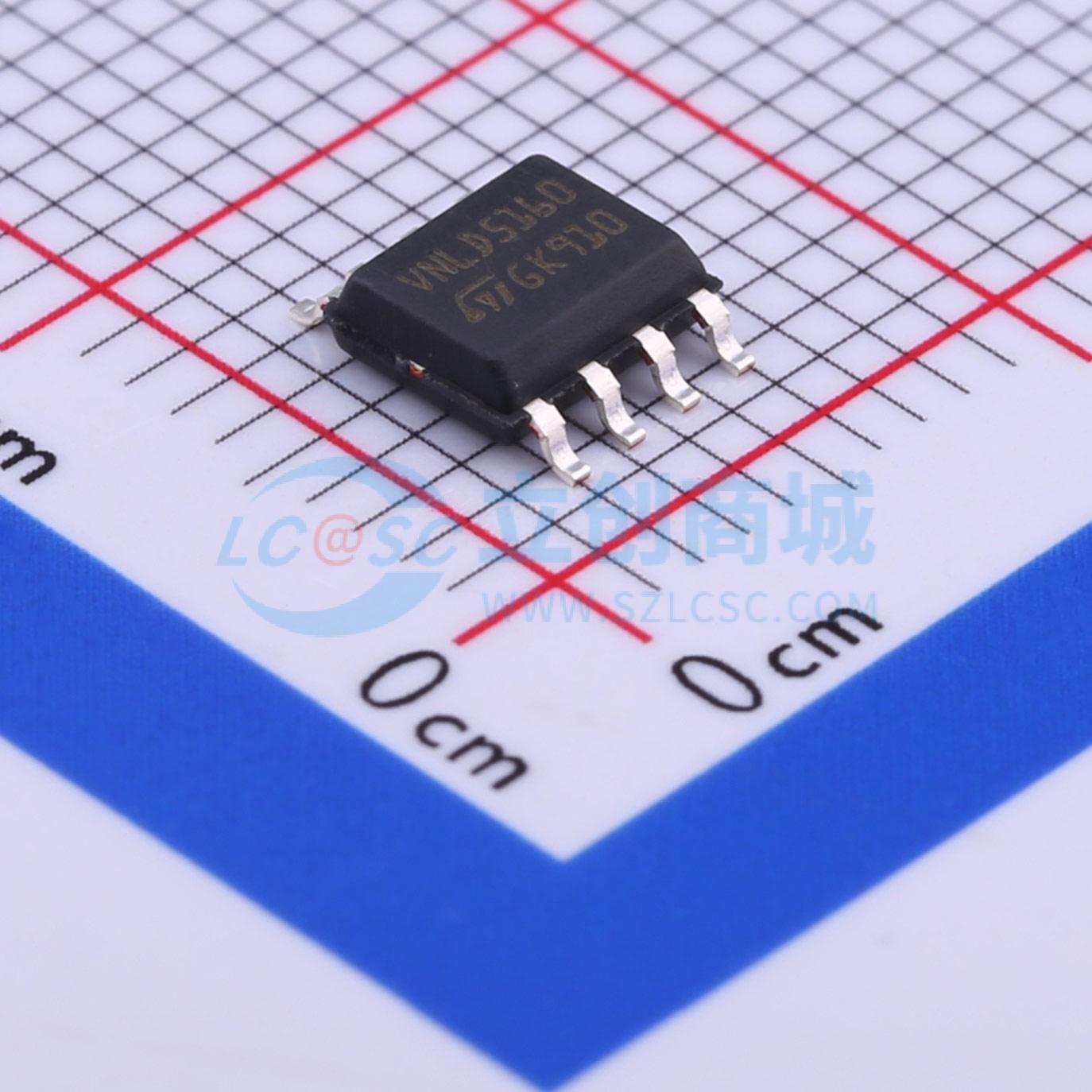

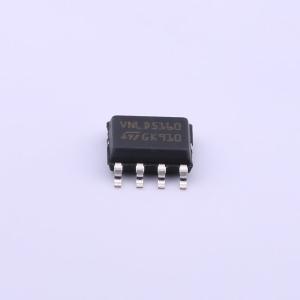

VNLD5160TR-E
负载驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OMNIFET III全保护下桥臂驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNLD5160TR-E
- 商品编号
- C377942
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 41V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
VNLD5160-E 是一款采用意法半导体 VIPower 技术制造的单片器件，用于驱动一侧连接到电池的电阻性或电感性负载。内置热关断保护芯片免受过温和短路的影响。输出限流在过载条件下保护器件。在长时间过载情况下，器件将耗散功率限制在安全水平，直至热关断介入。热关断带有自动重启功能，使得故障条件消失后器件能够恢复正常工作。在关闭时，可以快速消磁电感性负载。
