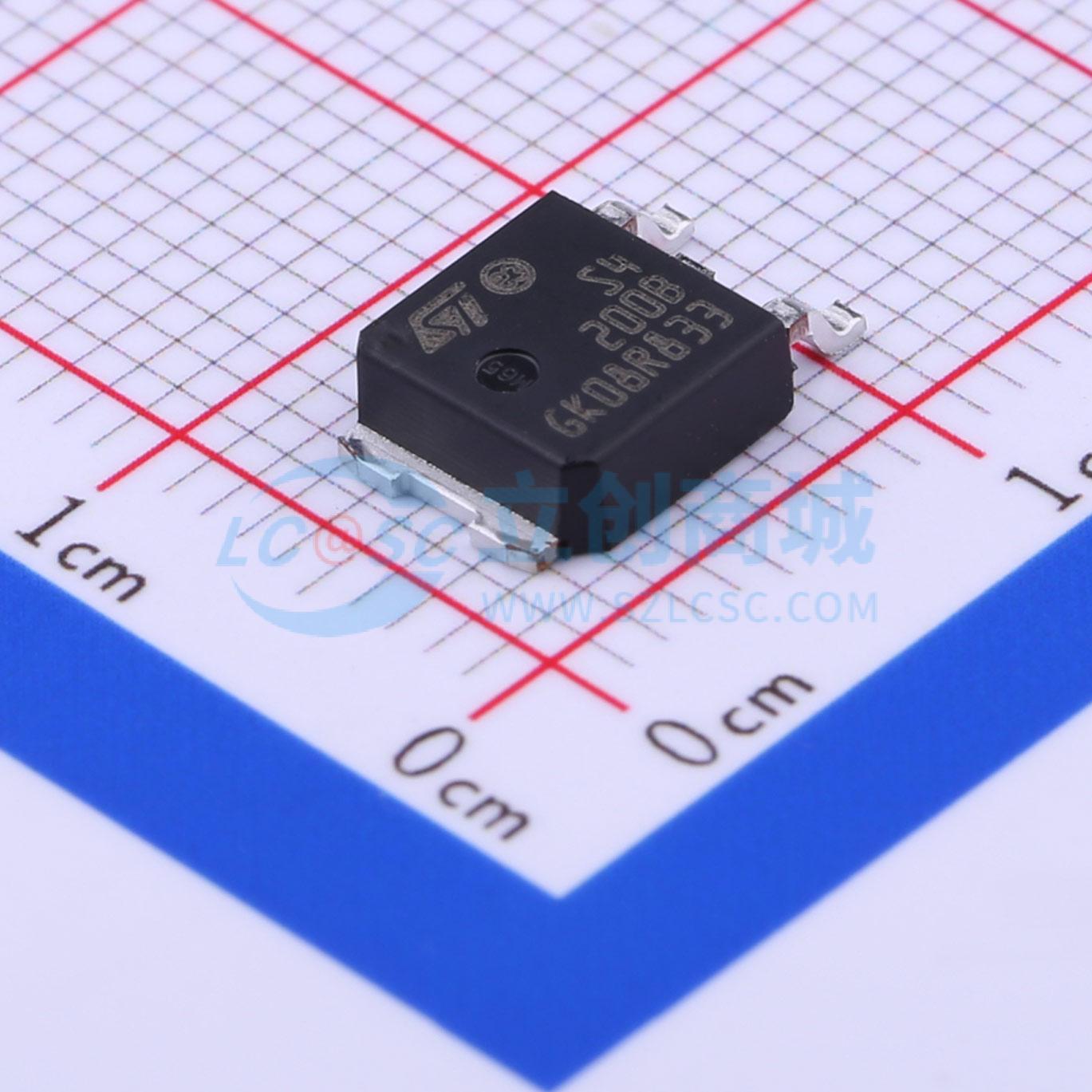

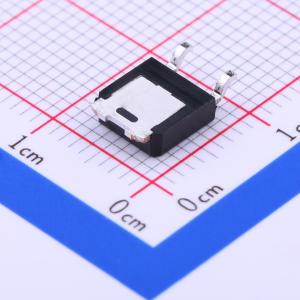

温馨提醒：图片仅供参考，商品以实物为准
STPS4S200B-TR
电压:200V 电流:4A
- 描述
- 200 V、4 A高压功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS4S200B-TR
- 商品编号
- C377940
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 870mV@4A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 4A | |
| 反向电流(Ir) | 5uA@200V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 130A |
商品概述
本器件是一款200V肖特基整流器，适用于开关模式电源和高频DC-DC转换器。该器件采用DPAK、SMC和SMBflat封装，特别适用于低压、高频逆变器、续流和极性保护应用，也适用于所有LED照明应用。评估传导损耗可使用以下公式：P =0.63 × IF(AV) +0.020 × IF²(RMS)。
商品特性
- 开关损耗可忽略不计
- 具有较高的结温能力
- 传导损耗极小
- 漏电流低
- SMC和SMBflat封装符合ECOPACK®标准
- 最低工作结温Tj = -40℃
- DPAK封装可按需提供符合ECOPACK®2标准的组件
- 无铅封装
- 色带标识阴极
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流电路
- 极性保护
- LED照明应用
