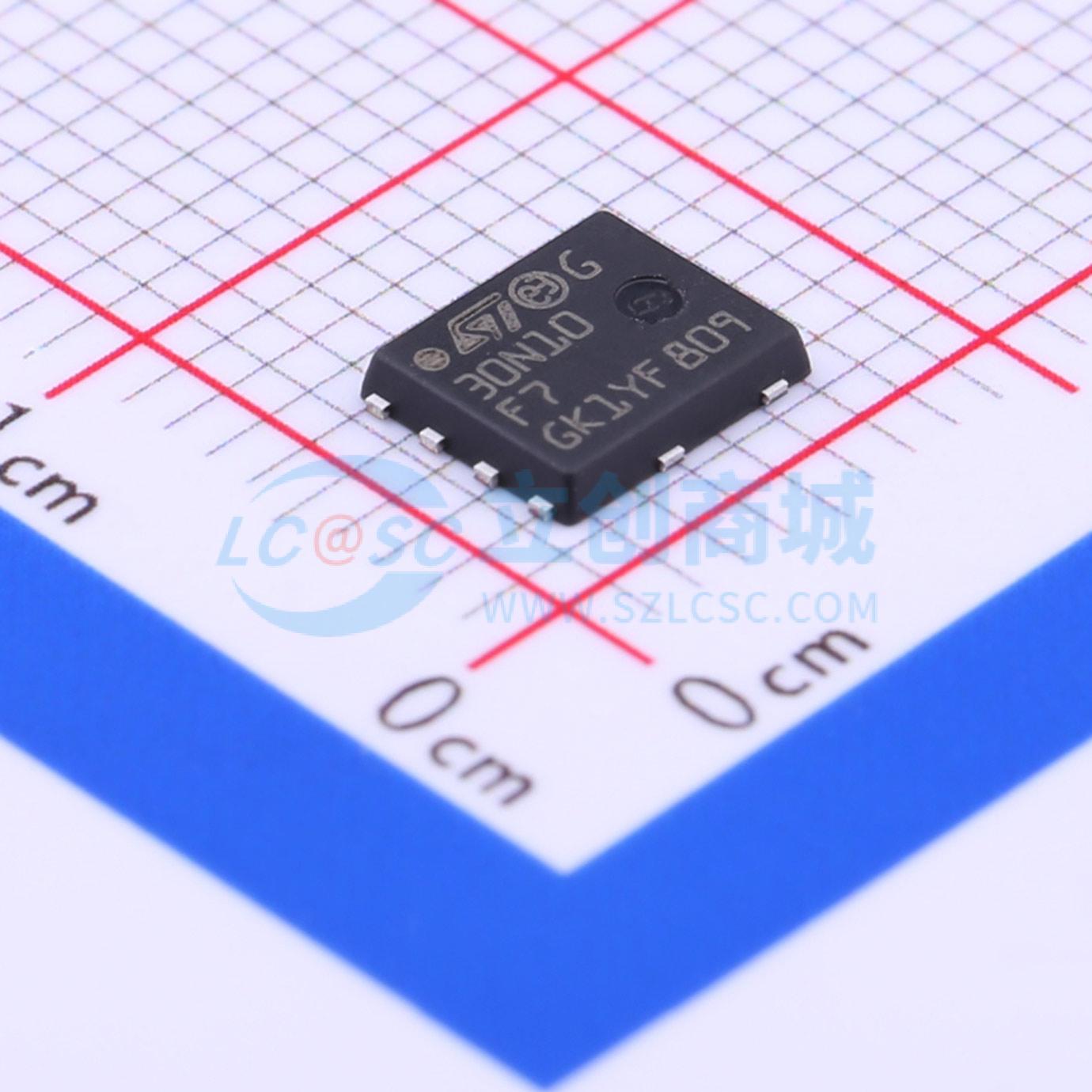

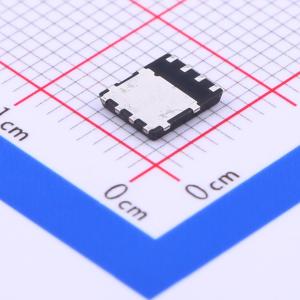

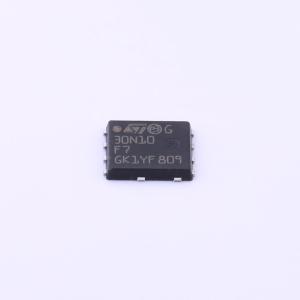

STL30N10F7
1个N沟道 耐压:100V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道100 V、0.027 Ohm典型值、8 A STripFET F7功率MOSFET，PowerFLAT 5x6封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL30N10F7
- 商品编号
- C377941
- 商品封装
- PowerFLAT(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.177148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@10V | |
| 输入电容(Ciss) | 920pF | |
| 反向传输电容(Crss) | 19pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 215pF |
商品概述
该器件是一款采用第七代STripFET DeepGATE技术开发的N沟道功率MOSFET，具有全新的栅极结构。由此打造的功率MOSFET在所有封装中均呈现出最低的导通电阻RDS(on)。
商品特性
- 该数值依据Rthj-pcb进行额定。
- 超低导通电阻
- 经过100%雪崩测试
应用领域
- 开关应用
