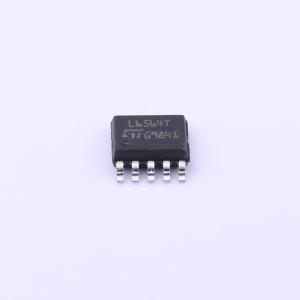

L6564TDTR

L6564T是一款工作在过渡模式（TM）的电流模式PFC控制器，它是L6563S的紧凑型版本，因为它在一个非常紧凑的10引脚SO封装中集成了相同的驱动器、基准和控制级。 高度线性的乘法器，加上一个可降低市电电流交越失真的特殊校正电路，即使在较大的负载范围内，也能实现宽范围市电操作，且总谐波失真（THD）极低。 输出电压通过电压模式误差放大器和一个精确的（在结温T_J = 25 ℃时精度为1%）内部电压基准进行控制。通过电压前馈功能（1/V²校正）优化环路稳定性，在该IC中采用了一种专有技术，在市电电压下降和浪涌（“双向”）情况下，该技术还能显著改善线路瞬态响应。 除了能够在瞬态条件下控制输出电压的过压保护外，该IC还能防止反馈环路故障或错误设置。其他片上保护功能可安全应对欠压情况和升压电感饱和。 图腾柱输出级能够提供600 mA的源电流和800 mA的灌电流，适用于高功率MOSFET或IGBT驱动。结合其他特性以及采用意法半导体（ST）专有固定关断时间控制的可能性，使该器件成为功率高达400 W且需符合EN61000 - 3 - 2和JEITA - MITI标准的开关电源（SMPS）的理想解决方案。

• 保证在极端温度范围（户外）下工作
• 快速“双向”输入电压前馈（1/V²校正）
• 精确可调的输出过压保护
• 防止反馈环路断开保护（锁存关断）
• 电感饱和保护
• 交流欠压检测
• 低（≤100 μA）启动电流
• 最大6 mA工作偏置电流
• 内部基准电压精度为1%（T_J = 25 ℃）
• -600/+800 mA图腾柱栅极驱动器，在欠压锁定（UVLO）期间具有有源下拉功能
• SSOP10封装

• 高端AC - DC适配器/充电器的PFC预调节器
• 台式电脑、服务器、网络服务器
• 符合IEC61000 - 3 - 2或JEITA - MITI标准的开关电源
