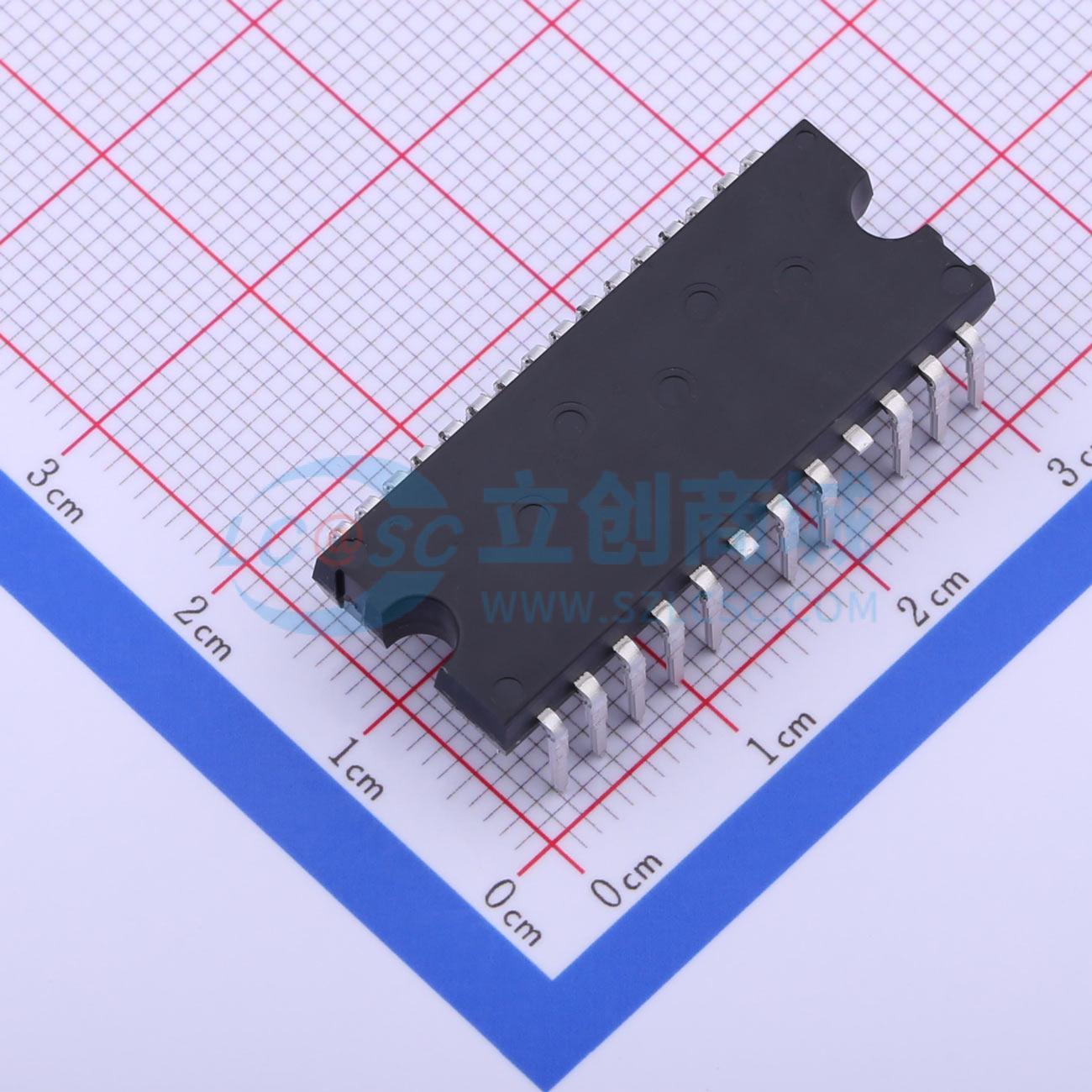

温馨提醒：图片仅供参考，商品以实物为准
STGIPQ3H60T-HL
STGIPQ3H60T-HL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM nano第2系列IPM，3 A、600 V 3相IGBT逆变器桥
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPQ3H60T-HL
- 商品编号
- C377923
- 商品封装
- N2DIP-26
- 包装方式
- 管装
- 商品毛重
- 8.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 3A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 12W | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 32.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；带使能 |
商品概述
SLLIMM-nano第二系列提供紧凑、高性能的交流电机驱动，设计简单坚固。它由六个改进的短路坚固型沟槽栅场截止IGBT（带续流二极管）和三个用于栅极驱动的半桥HVIC组成，具有优化开关速度的低电磁干扰（EMI）特性。封装设计便于更好、更易安装的散热器，针对内置电机应用或其他装配空间有限的低功率应用优化了热性能和紧凑性。该IPM包含一个完全独立的运算放大器和一个比较器，可用于设计快速高效的保护电路。
商品特性
- IPM 3A，600V，3相IGBT逆变桥，包含3个用于栅极驱动的控制IC和续流二极管
- 3.3V、5V、15V TTL/CMOS输入比较器，带迟滞和下拉/上拉电阻
- 内部自举二极管
- 优化低电磁干扰
- 欠压锁定
- VCE(SAT)负温度系数
- 关断功能
- 互锁功能
- 用于高级电流检测的运算放大器
- 过流故障保护比较器
- NTC（UL 1434 CA 2和4）
- 隔离等级1500Vrms/min
- 高达±2kV ESD保护（HBM C=100pF，R=1.5kΩ）
- UL认证：UL 1557，文件E81734
应用领域
- 电机驱动用3相逆变器
- 洗碗机、冰箱压缩机、加热系统、空调风扇、排水和循环泵
