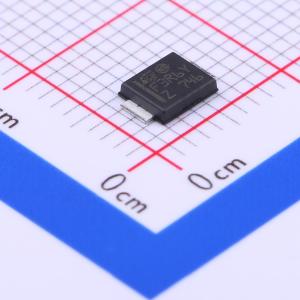

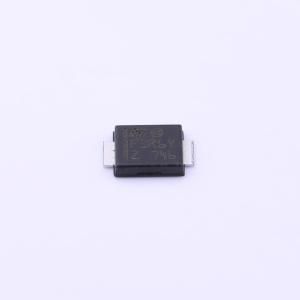

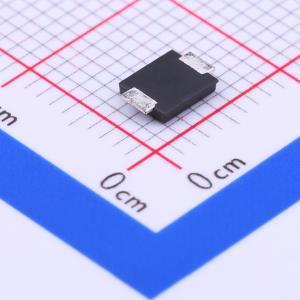

温馨提醒：图片仅供参考，商品以实物为准
STTH3R06UFY
STTH3R06UFY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级600 V、3 A Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3R06UFY
- 商品编号
- C377925
- 商品封装
- SMBflat
- 包装方式
- 编带
- 商品毛重
- 0.193688克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.9V@3A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA@600V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH3R06-Y是一款超快恢复功率整流器，专用于汽车应用中的能量回收，采用SMBflat封装以节省空间。它特别设计用于能量回收模块中的钳位功能。正向压降和恢复时间之间的平衡提供了优化的性能。
商品特性
- 超快恢复
- 低开关损耗
- 高浪涌能力
- 低漏电流
- 高结温
- 符合AEC-Q101标准
- 符合ECOPACK B2标准的组件
- VRRM在-40至175℃范围内有保证
- 环氧树脂符合UL94 V0标准
- 无铅封装，色带指示阴极
- 脉冲测试参数：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P=1.1×I_F(AV)+0.1×I_F²(RMS)
应用领域
- 汽车应用中的能量回收
- 能量回收模块中的钳位功能
