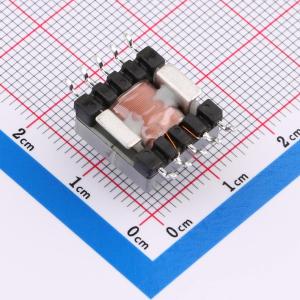

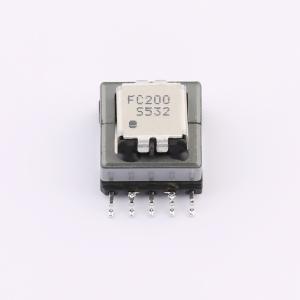

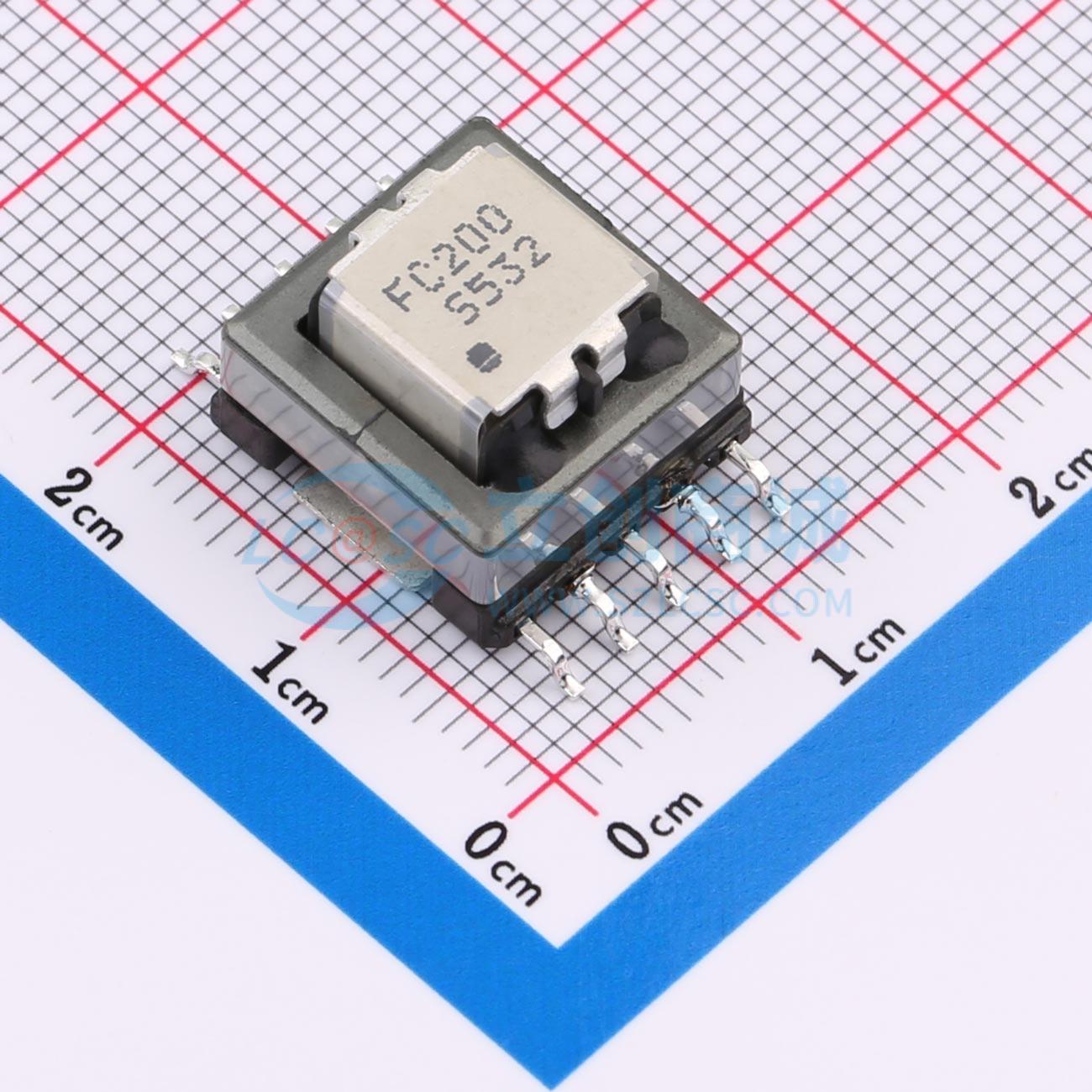

FC-SCT2010-200T
电流感应变压器，感应电流高达47A，频率范围高达1MHz及以上
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高频贴片电流互感器, 电流47A,匝比1:100TS
- 品牌名称
- FC(方成)
- 商品型号
- FC-SCT2010-200T
- 商品编号
- C2990852
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 5.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 互感器 | |
| 类型 | 电流互感器 | |
| 匝数比 | 1:200 | |
| 额定输入电流 | 47A | |
| 频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 次级侧电感值 | 34mH | |
| 初级侧内阻(最大值) | 0.36mΩ | |
| 次级侧内阻(最大值) | 4.06mΩ |
商品概述
可感应高达50.0A的电流；设计用于高达1MHz及以上的频率范围。初级直流电阻非常低，绕组之间有500Vrms、一分钟的隔离（耐压测试）。磁芯材料为铁氧体。引脚2 - 4的端接采用符合RoHS标准的锡 - 银/锡/镍/磷青铜；引脚11 - 12的端接采用符合RoHS标准的哑光锡/镍/铜。环境温度范围为 - 40°C至 + 85°C，元件储存温度范围为 - 40°C至 + 125°C。适用于高频电流互感器。
商品特性
- 可感应高达50.0A的电流
- 设计用于高达1MHz及以上的频率范围
- 初级直流电阻非常低
- 绕组之间有500Vrms、一分钟的隔离（耐压测试）
- 磁芯材料为铁氧体
- 引脚2 - 4的端接采用符合RoHS标准的锡 - 银/锡/镍/磷青铜
- 引脚11 - 12的端接采用符合RoHS标准的哑光锡/镍/铜
- 环境温度范围为 - 40°C至 + 85°C
- 元件储存温度范围为 - 40°C至 + 125°C
应用领域
高频电流互感器
