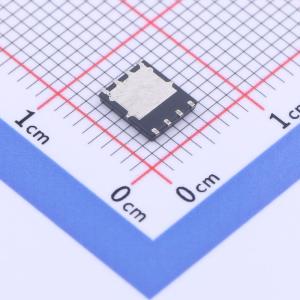

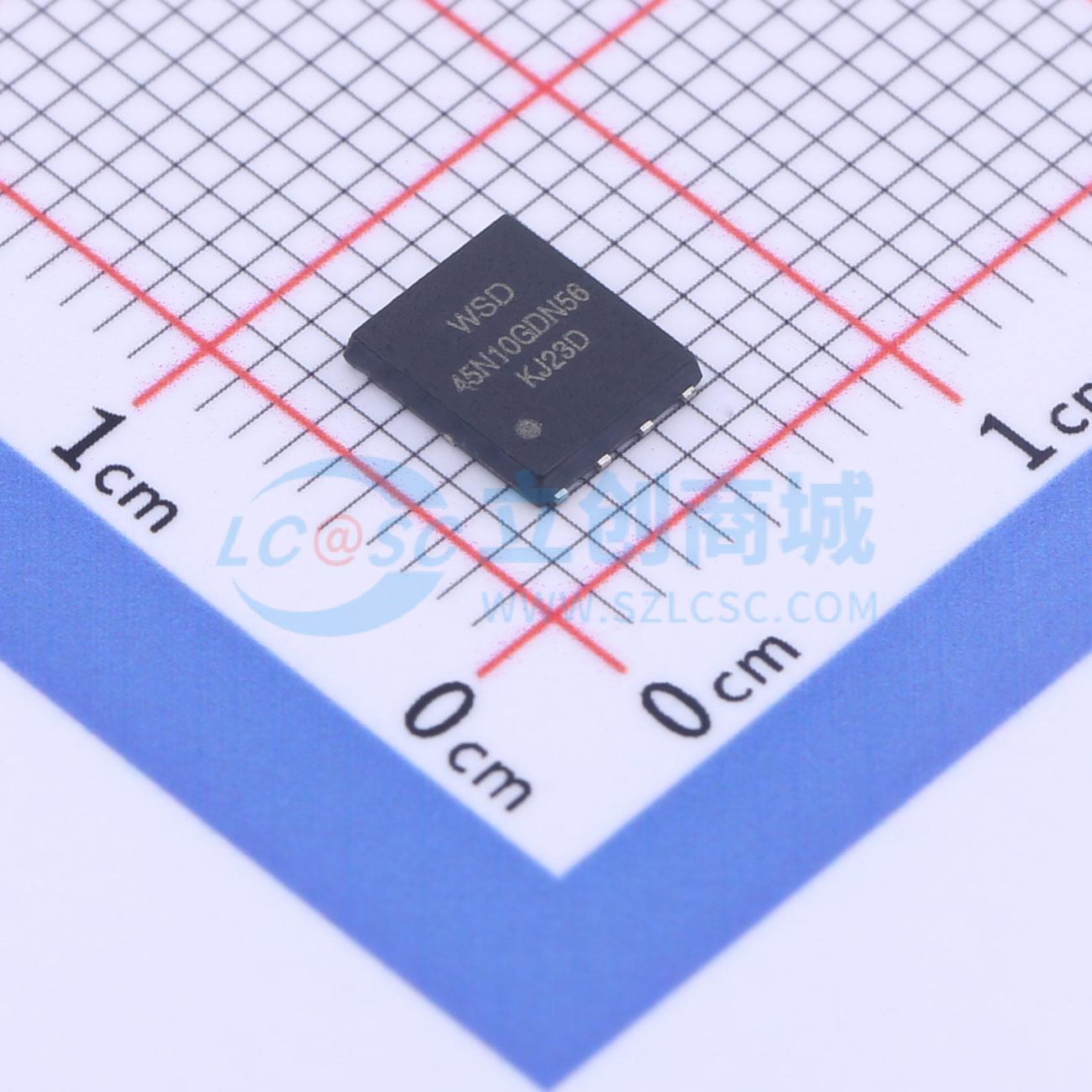

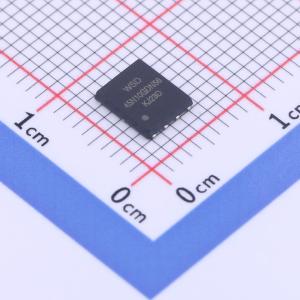

WSD45N10GDN56
N沟道 耐压:100V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 100 VGS(V) 20 ID(A)Max. 45 VGS(th)(v) 3 RDS(ON)(m?)@4.221V - Qg(nC)@4.5V - QgS(nC) 12 Qgd(nC) 12 Ciss(pF) 1800 Coss(pF) 215 Crss(pF) 42
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD45N10GDN56
- 商品编号
- C2990866
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 17.5mΩ@10V | |
| 耗散功率(Pd) | 95W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 59nC@10V | |
| 输入电容(Ciss) | 1.8nF@30V | |
| 反向传输电容(Crss) | 42pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
