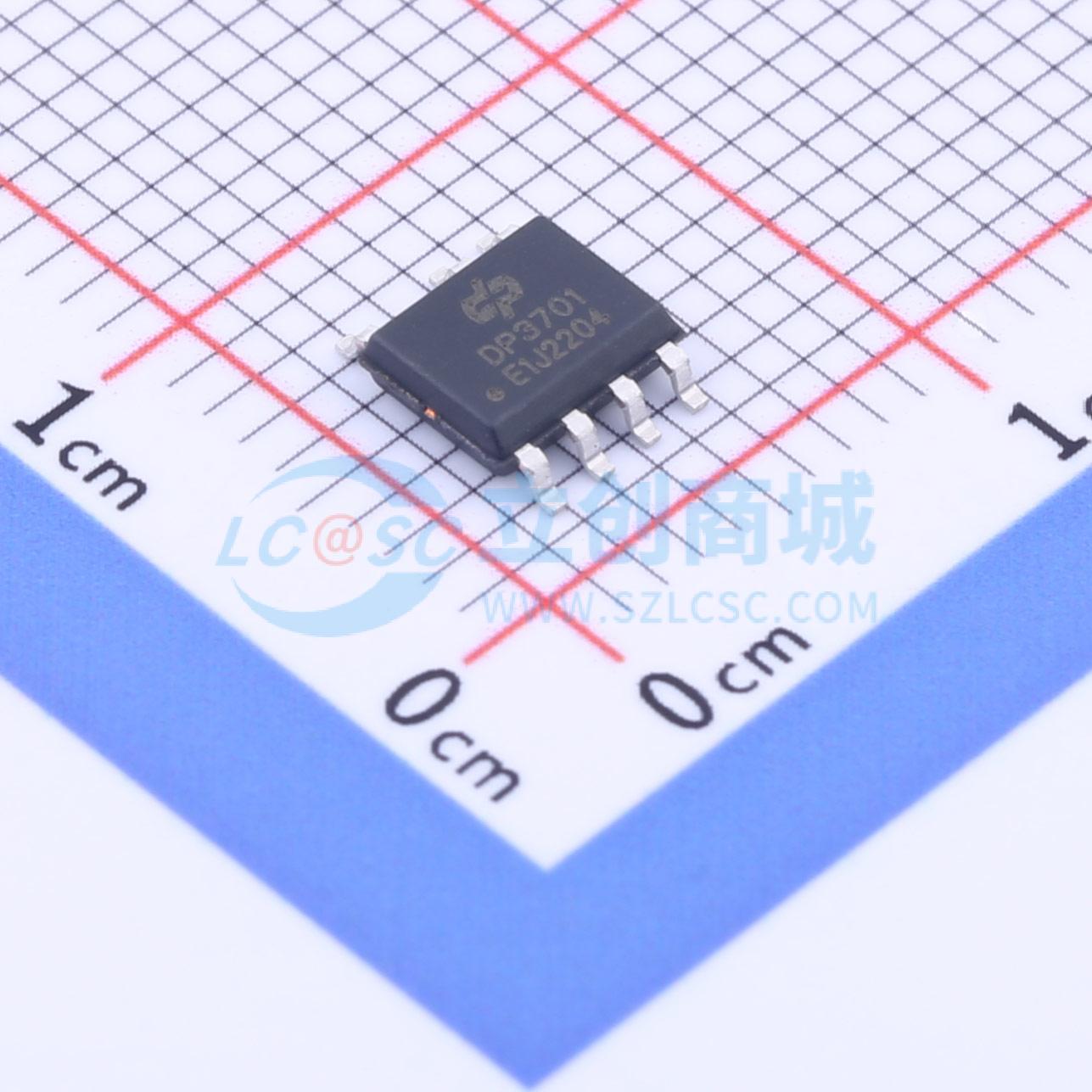

温馨提醒：图片仅供参考，商品以实物为准
DP3701E
高性能恒流恒压原边控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP3701X 是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用DP3701X可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
- 品牌名称
- 德普微电子
- 商品型号
- DP3701E
- 商品编号
- C2967745
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5V~21V | |
| 开关频率 | 35kHz~70kHz | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 原边反馈 |
商品概述
DP3701X 是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用DP3701X可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。DP3701X集成有多种保护功能：如VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(FB SLP)、输出过压保护(FBOVP)、过热保护(OTP) 和VDD箝位等。DP3701X还集成有电源系统单点失效保护，在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。
商品特性
- 集成800V高压功率三极管谷底开通、原边控制、系统效率高
- 多模式原边控制方式
- 优异的动态响应
- 集成动态三极管驱动电路
- 优化的EMI性能
- 工作无异音
- 恒流、恒压调整率小于±5%
- 超低待机功耗<30mW
- 线损补偿功能
- 集成完备的保护功能：
- 输出短路保护(FB SLP)
- 输出过压保护功能(FB OVP)
- 逐周期限流保护(OCP)
- 过热保护(OTP)
- VDD过压、欠压和箝位保护
应用领域
- 手机充电器
- AC/DC电源适配器
