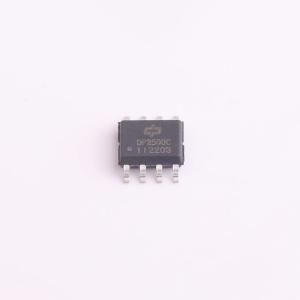

温馨提醒：图片仅供参考，商品以实物为准

DP2500C

高精度恒流/恒压原边PWM电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP2500C是一款高性能离线式PWM电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了高精度恒压（CV）和恒流（CC）控制功能
品牌名称: 德普微电子
商品型号: DP2500C
商品编号: C2967754
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

DP2500C是一款高性能离线PWM电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式工作，因此可省去光耦和TL431。该器件集成了高精度恒压（CV）和恒流（CC）控制功能。 DP2500C是一款高性价比的PWM电源开关，针对包括电池充电器和适配器在内的离线低功率AC/DC应用进行了优化。它采用初级侧调节（PSR）方式工作，无需光耦和TL431。可实现高精度的CV和CC控制，以满足大多数小功率充电器和适配器应用的需求。

商品特性

在通用交流输入下，恒压调节和电流调节精度为±5%
采用初级侧调节（PSR），无需TL431和光耦
无需控制环路补偿
可编程CV和CC调节
多模式PWM/PFM工作
集成4A 650V MOSFET
输出短路负载保护
待机功耗低于75mW
内置线电压和初级绕组电感补偿
内置自适应电流峰值调节
可编程电缆压降补偿
无音频噪声运行
内置过温保护（OTP）
软栅极驱动器，具备良好的EMI性能
内置前沿消隐（LEB）
逐周期电流限制
带迟滞的VDD欠压锁定（UVLO）
VDD过压保护及钳位

应用领域

手机充电器
数码相机充电器
小功率适配器
电脑、电视等的辅助电源
线性稳压器/RCC替代方案

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	晶体管耐压	650V
	拓扑结构	反激式
