DP2701A

DP2701X是一款高性能的初级侧调节（PSR）PWM功率开关，具备高精度的恒压（CV）/恒流（CC）控制功能，非常适合充电器应用。 DP2701X可实现无音频噪声运行和快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的恒压性能。 DP2701X集成了VDD欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、短路负载保护（SLP）、片上热关断、VDD钳位等功能和保护机制。 DP2701X还集成了单一故障保护功能，包括FB上拉电阻开路保护、FB下拉电阻开路保护、FB下拉电阻短路保护、输出整流二极管或同步整流（SR）开路保护、输出整流二极管或同步整流（SR）短路保护、变压器绕组短路保护和RCS开路保护。

• 内置800V高压功率双极结型晶体管（BJT）
• 谷底开关，实现高效率
• 多模式PSR控制
• 快速动态响应
• 优化的电磁干扰（EMI）性能
• 无音频噪声运行
• ±5%的恒流和恒压调节精度
• 低待机功耗<30 mW
• 可编程线缆压降补偿（CDC）
• 内置保护功能：
  • 短路负载保护（FB SLP）
  • 过压保护（FB OVP）
  • 逐周期限流（OCP）
  • 片上热关断（OTP）
  • VDD过压保护、欠压保护和钳位

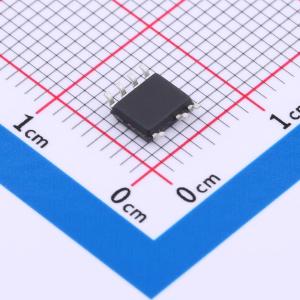

• 采用SOP - 7封装

• 手机电池充电器
• 交流/直流电源适配器
