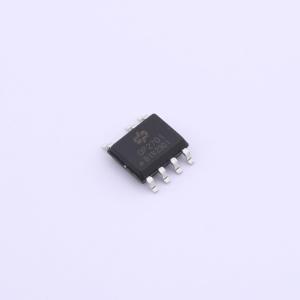

DP2701B
高性能原边调节恒压/恒流电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP2701X是一款高性能的初级侧调节（PSR）PWM电源开关，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。DP2701X可实现无音频噪声运行和快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的恒压性能
- 品牌名称
- 德普微电子
- 商品型号
- DP2701B
- 商品编号
- C2967749
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 5V~21V | |
| 开关频率 | 35kHz~70kHz | |
| 输出电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 原边反馈 |
商品概述
DP2701X是一款高性能的原边控制（PSR）PWM功率开关，具备高精度的恒压/恒流（CV/CC）控制功能，非常适合充电器应用。 DP2701X可实现无音频噪声运行和快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的CV性能。 DP2701X集成了VDD欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期限流（OCP）、短路负载保护（SLP）、片上热关断、VDD钳位等功能和保护。 DP2701X还集成了单一故障保护功能，包括FB上拉电阻开路保护、FB下拉电阻开路保护、FB下拉电阻短路保护、输出整流二极管或同步整流管开路保护、输出整流二极管或同步整流管短路保护、变压器绕组短路保护和RCS开路保护。 DP2701X是一款高性能、多模式的原边控制（PSR）功率开关。内置的高精度CV/CC控制和高级保护特性使其适用于离线小功率转换器应用。
商品特性
- 内置800V高压功率BJT
- 谷底开关，实现高效率
- 多模式PSR控制
- 快速动态响应
- 优化的EMI性能
- 无音频噪声运行
- ±5%的CC和CV调节精度
- 低待机功耗<30 mW
- 可编程线缆压降补偿（CDC）
- 内置保护功能：
- 短路负载保护（FB SLP）
- 过压保护（FB OVP）
- 逐周期限流（OCP）
- 片上热关断（OTP）
- VDD过压保护、欠压保护和钳位
- 提供SOP - 7封装
应用领域
- 手机电池充电器
- AC/DC电源适配器
