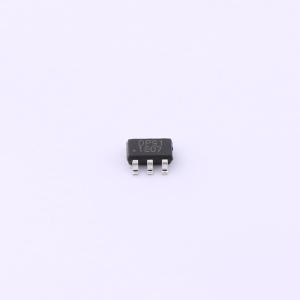

DP2291

内置恒流调节功能的离线式电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP2291是一款用于离线反激式转换器应用的高性能电流模式PWM控制器。该IC内置通用初级侧恒流（CC）控制，简化了需要对输出进行恒流调节的隔离电源设计。在DP2291中，带有混频功能的PWM开关频率固定为65KHz，并经过微调以保持在较窄范围内
品牌名称: 德普微电子
商品型号: DP2291
商品编号: C2967752
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	DCM；CCM
	反馈方式	原边反馈

商品概述

DP2291是一款用于离线反激式转换器应用的高性能电流模式PWM控制器。该IC内置通用初级侧恒流（CC）控制，简化了需要对输出进行恒流调节的隔离电源设计。在DP2291中，带有混频功能的PWM开关频率固定为65kHz，并经过微调以保持在较窄范围内。该IC针对轻载和零负载情况内置了绿色模式和间歇模式控制，对于30W以下的应用，可实现低于75mW的待机功耗。 DP2291集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期电流限制（OCP）、短路负载保护（SLP）、过载保护（OLP）、片上热关断（OTP）、软启动、VDD钳位等功能和保护机制。 DP2291是一款用于离线反激式充电器、电机驱动电源和适配器应用的高性能电流模式PWM控制器。该IC内置通用初级侧恒流（CC）控制，简化了需要对输出进行恒流调节的隔离电源设计。

商品特性

通用初级侧恒流（CC）控制
支持DCM和CCM工作模式
±5%的恒流调节精度，±1%的恒压调节精度，具有快速动态响应
恒流算法可补偿线路变化和变压器电感容差
30W以下应用的待机功耗低于75mW
电流模式控制
内置频率混频功能
固定65kHz开关频率
绿色模式和间歇模式控制
片上热关断
逐周期电流限制
内置前沿消隐
内置斜率补偿
极低的启动和工作电流
提供SOT23 - 6封装

应用领域

充电器和适配器
电机驱动电源

数据手册PDF

放大查看下载PDF

优惠活动

2折起

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.5V~28.5V
	开关频率	60kHz~70kHz
	最大占空比	66.7%
