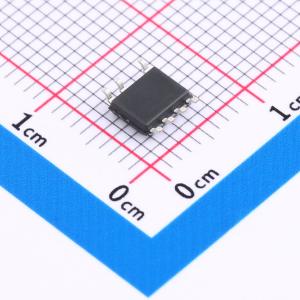

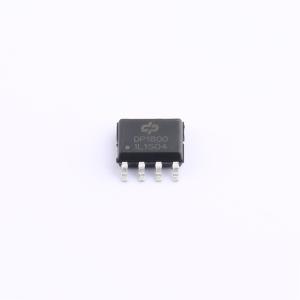

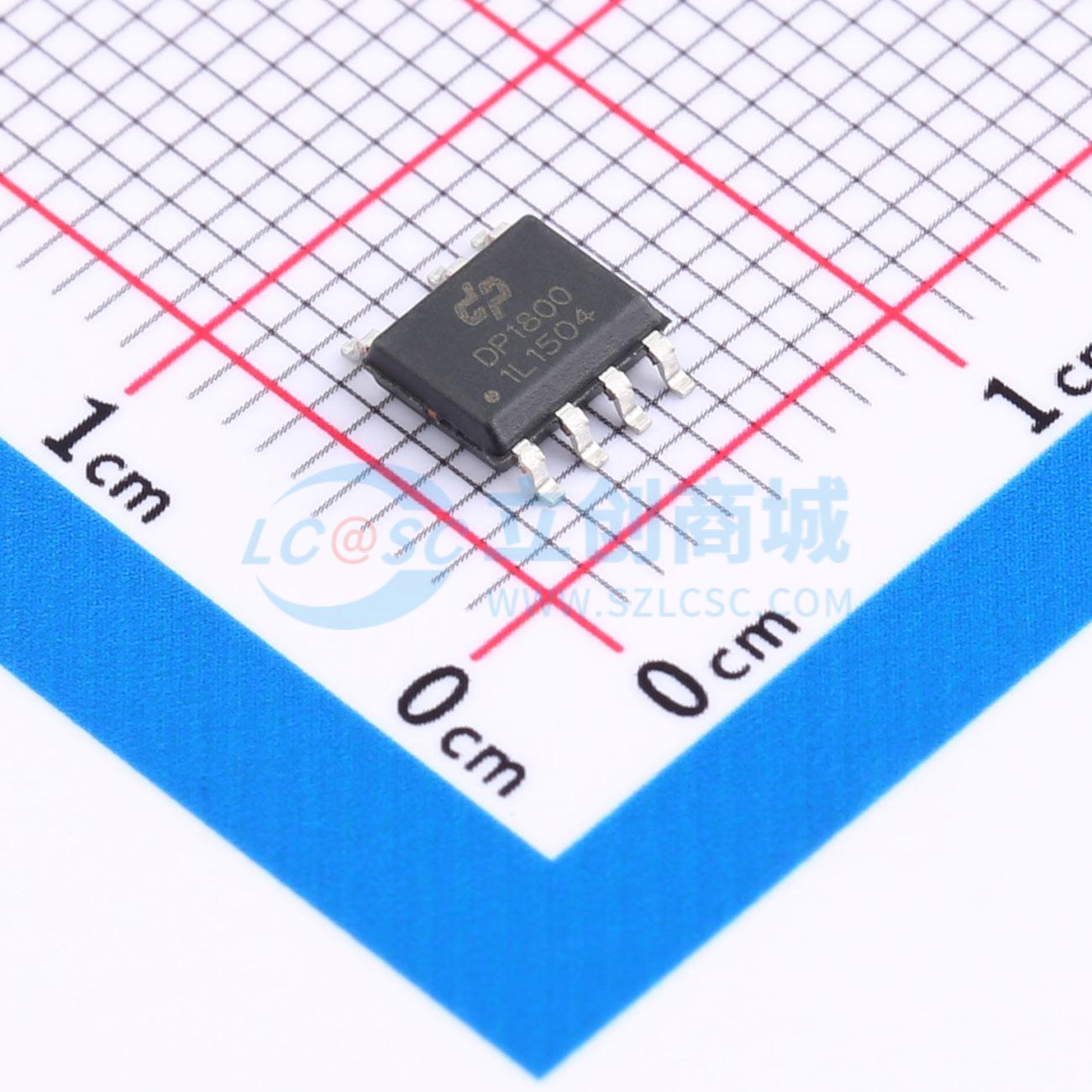

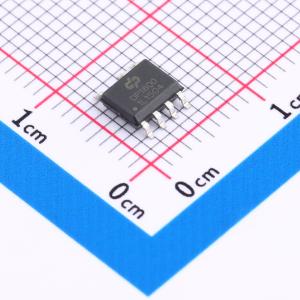

温馨提醒：图片仅供参考，商品以实物为准
DP1800
准谐振原边反馈恒流/恒压PWM电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP1800是一款高性能准谐振（QR）原边控制（PSR）PWM电源开关，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。在恒压（CV）模式下，DP1800采用多模式准谐振控制，结合了调幅（AM）模式和调频（FM）模式，以提高系统效率和可靠性。在恒流（CC）模式下，该集成电路采用脉冲频率调制（PFM）控制，并具备线路和负载恒流补偿功能
- 品牌名称
- 德普微电子
- 商品型号
- DP1800
- 商品编号
- C2967746
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.5V~23V | |
| 开关频率 | 35kHz~70kHz | |
| 晶体管耐压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | QR | |
| 反馈方式 | 原边反馈 |
商品概述
DP1800是一款高性能准谐振（QR）原边控制（PSR）PWM功率开关，具备高精度恒压/恒流（CV/CC）控制功能，非常适合充电器应用。 在CV模式下，DP1800采用多模式QR控制，结合了调幅（AM）模式和调频（FM）模式，以提高系统效率和可靠性。在CC模式下，该IC采用脉冲频率调制（PFM）控制，并具备线电压和负载恒流补偿功能。该IC可实现快速动态响应。内置的线缆压降补偿（CDC）功能可提供出色的CV性能。 DP1800集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期电流限制（OCP）、短路负载保护（SLP）、片上热关断、VDD钳位等功能和保护机制。 DP1800是一款高性能、多模式、高度集成的准谐振原边控制（QR - PSR）功率开关。内置的高精度CV/CC控制以及高级保护特性使其适用于离线小功率转换器应用。
商品特性
- 低成本解决方案
- 内置800V功率双极结型晶体管（BJT）
- 高效的准谐振原边控制（QR - PSR）
- 多模式原边控制
- 快速动态响应
- 内置动态基极驱动
- 无音频噪声运行
- ±4%的恒流和恒压调节精度
- 低待机功耗 < 70mW
- CV模式下可编程线缆压降补偿（CDC）
- 内置交流线电压和负载恒流补偿
- 内置保护功能：
- 短路负载保护（SLP）
- 逐周期电流限制
- 前沿消隐（LEB）
- 引脚浮空保护
- VDD过压保护、欠压保护及钳位
- 过温保护（OTP）
- 提供SOP - 7封装的DP1800版本
应用领域
- 手机电池充电器
- 交流/直流电源适配器
- LED照明
