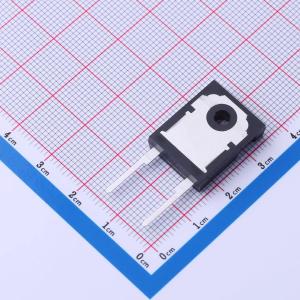

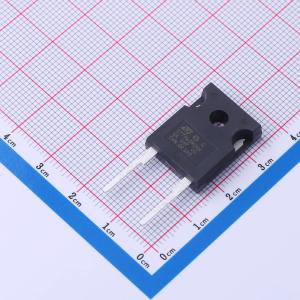

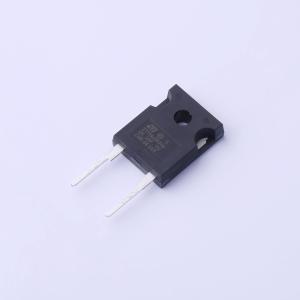

STTH60R04W
STTH60R04W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 V、60 A超高速切换整流二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH60R04W
- 商品编号
- C2965448
- 商品封装
- DO-247-2
- 包装方式
- 管装
- 商品毛重
- 7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.5V@60A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60uA@400V | |
| 反向恢复时间(Trr) | 80ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH60R04系列采用新型400V平面Pt掺杂技术，器件采用通孔封装。环氧材料符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值0.8 Nm，最大扭矩值1.0 Nm。该系列提供ECOPACK封装，具有无铅二级互连。传导损耗可通过公式计算：P =0.9 × I_F(AV) +0.005 × I_F²(RMS)。
商品特性
- 极低的开关损耗
- 支持高频和/或高脉冲电流操作
- 高结温
应用领域
- 适用于开关模式基极驱动和晶体管电路
- 适用于低压、高频逆变器、续流和极性保护
