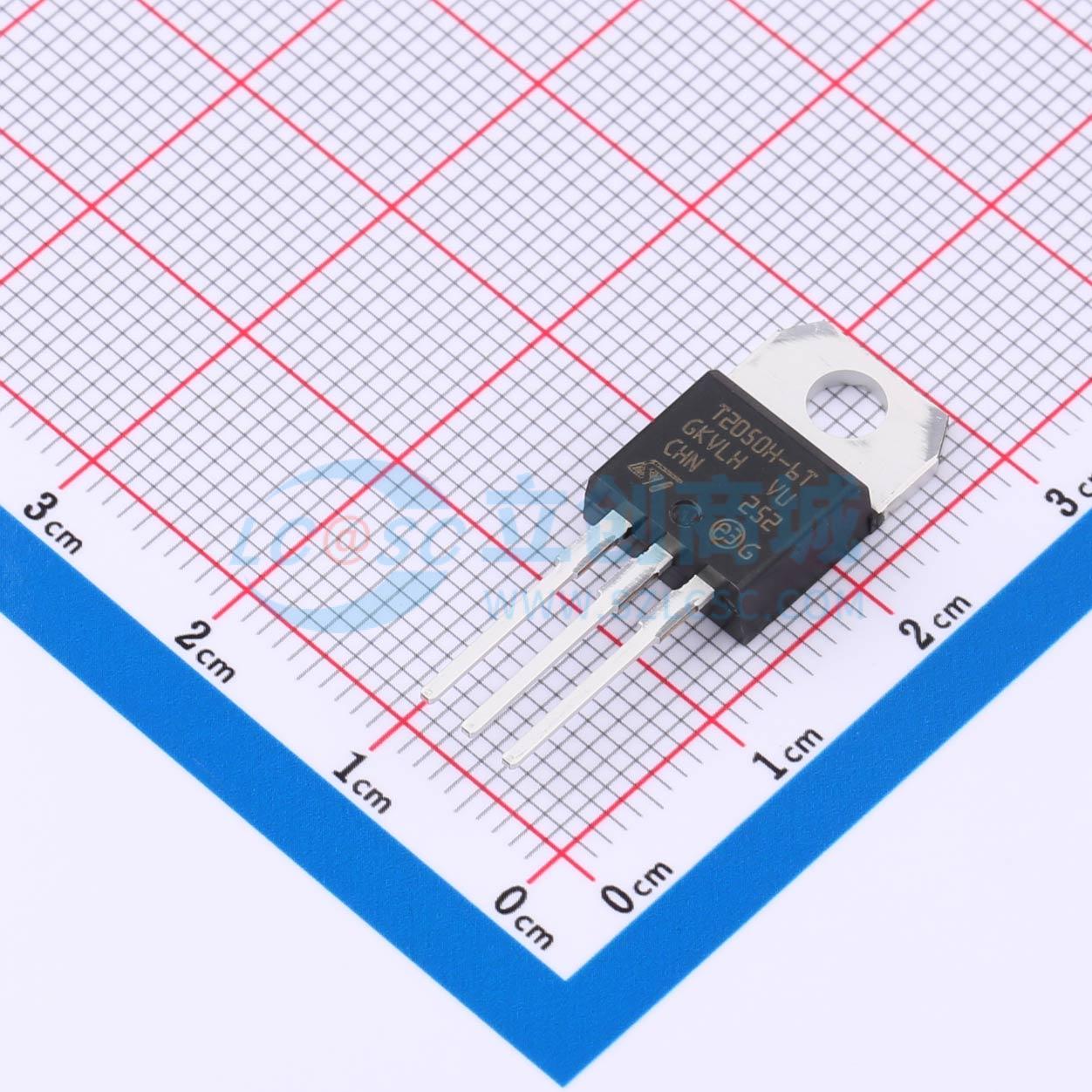

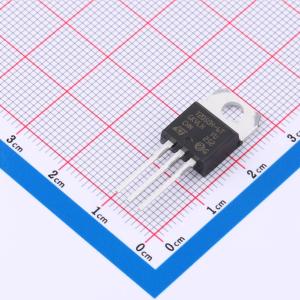

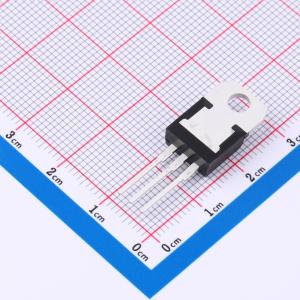

温馨提醒：图片仅供参考，商品以实物为准
T2050H-6T
1个双向可控硅 600V 75mA
- 描述
- 采用 TO-220AB 封装的 20 A - 600 V - 150 °C H 系列双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T2050H-6T
- 商品编号
- C2965473
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.992克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 20A | |
| 浪涌电流 | 210A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 75mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
该双向可控硅系列有通孔或表面贴装封装，适用于通用市电交流开关。这些20A双向可控硅在结温高达150℃时仍具有很强的开关能力。与传统双向可控硅相比，由于在给定结温下的高性能，散热器尺寸可减小。通过使用内部陶瓷垫，提供额定2500VRMS的电压绝缘。表面贴装D2PAK封装支持紧凑的SMD设计，适用于自动化制造。
商品特性
- 中等电流双向可控硅
- 最高结温150℃关断换向
- 采用夹片键合，热阻低
- 三象限换向能力强
- 封装符合RoHS标准
- UL认证
- IGT最小值保证为IGT最大值的20%
- A2相对于A1的两种极性均适用
- tp=380μs
- TO-220AB封装的模塑化合物树脂无卤素，符合UL94 0级阻燃标准；引脚为无铅处理，符合ECOPACK2标准；推荐扭矩为0.4至0.6N.m
应用领域
- 高功率密度或通用电机应用，如吸尘器和洗衣机滚筒电机
- 通用市电交流开关
