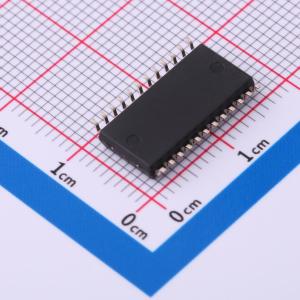

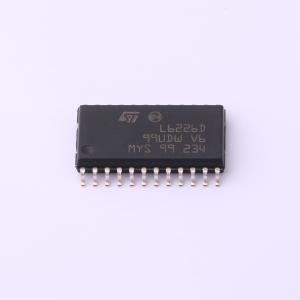

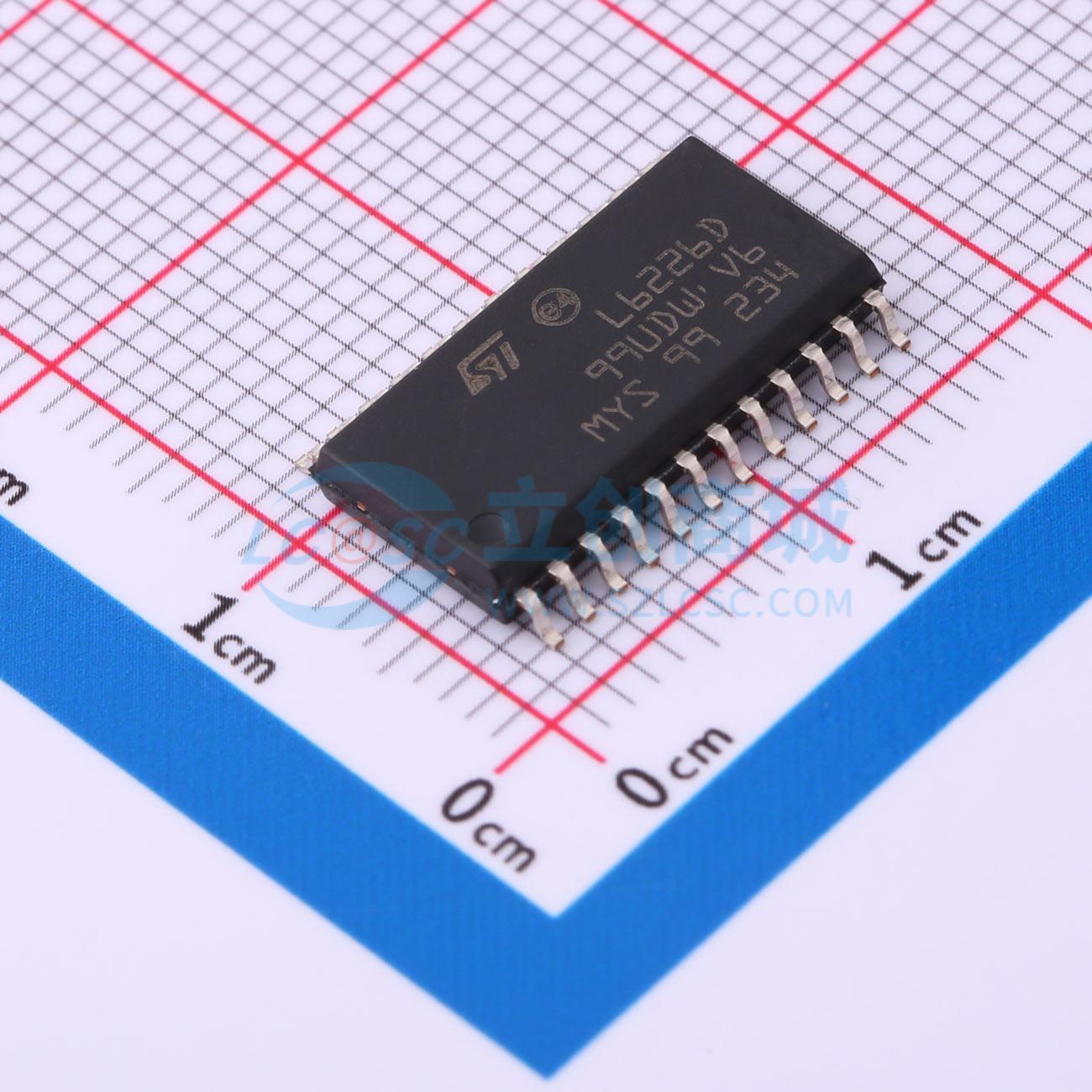

温馨提醒：图片仅供参考，商品以实物为准
L6226D
L6226D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DMOS双全桥驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6226D
- 商品编号
- C2965494
- 商品封装
- SOIC-24
- 包装方式
- 管装
- 商品毛重
- 1.23125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~52V | |
| 输出电流 | 1.4A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 730mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
L6226是一款DMOS双全桥芯片，专为电机控制应用而设计，采用多功率BCD技术制造，该技术可在同一芯片上将隔离式DMOS功率晶体管与CMOS和双极电路相结合。L6226提供PowerSO36和SO24 (20+2+2)封装，具备热关断功能、高端功率MOSFET无损耗过流检测功能，以及一个诊断输出端，可轻松用于实现过流保护。
商品特性
- 工作电源电压范围为8至52 V
- 输出峰值电流为2.8 A（直流电流为1.4 A）
- 在TJ = 25 °C时，RDS(on)典型值为0.73 Ω
- 工作频率高达100 kHz
- 可编程高端过流检测与保护
- 诊断输出
- 并联运行
- 交叉导通保护
- 热关断
- 欠压锁定
- 集成快速续流二极管
应用领域
- 双极步进电机
- 双直流电机或四直流电机
