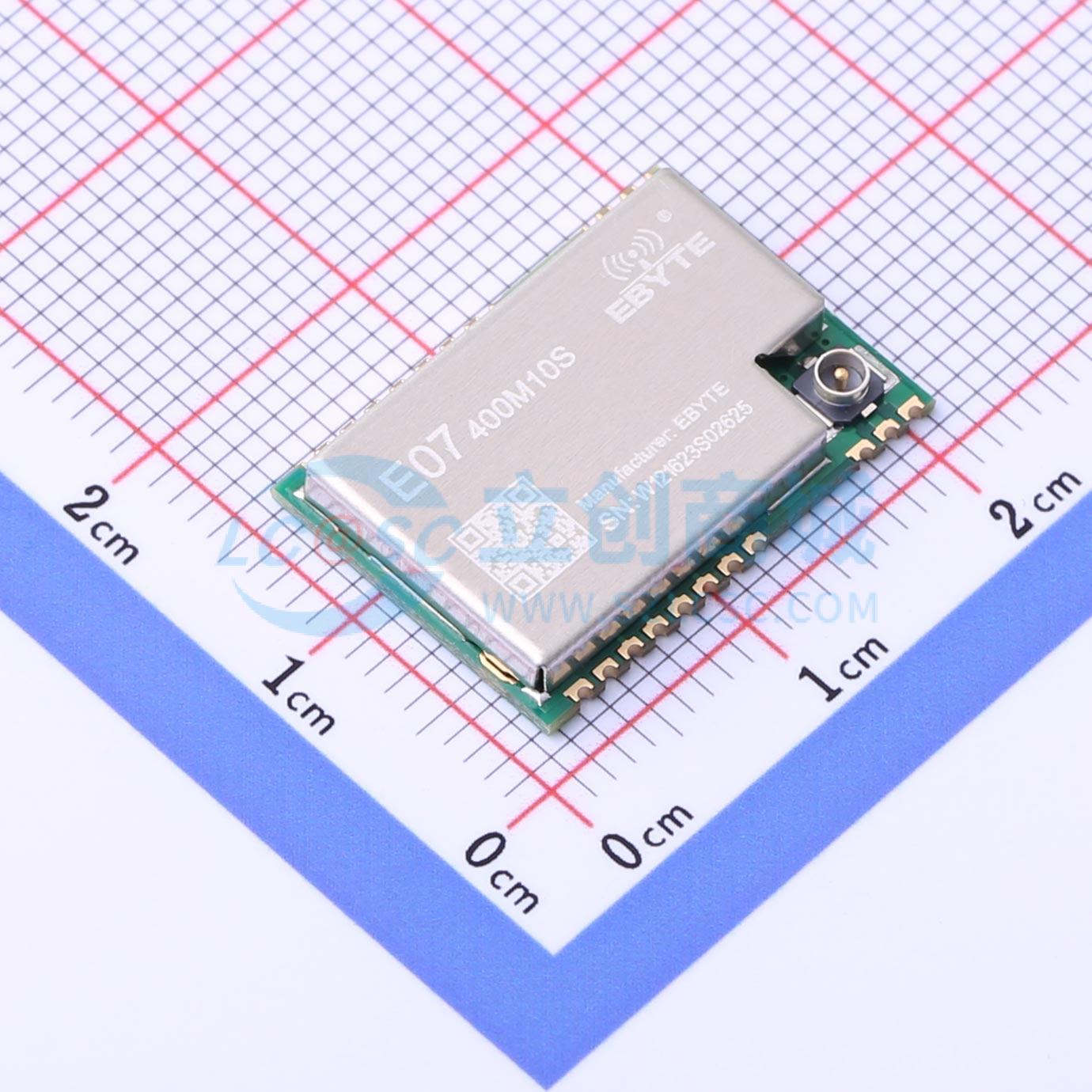

温馨提醒：图片仅供参考，商品以实物为准
E07-400M10S
CC1101无线模块433M 数传收发工业级射频通讯模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于美国德州仪器（TI）生产的 CC1101 为核心自主研发的 410-450MHz 贴片式无线模块，使用工业级高精度 26MHz 晶振。该模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E07-400M10S
- 商品编号
- C2965513
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 发射功率 | 10dBm | |
| 接口类型 | SPI | |
| 工作电压 | 2.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 18mA | |
| 发送电流 | 35mA | |
| 通讯距离 | 1.5km | |
| 接收灵敏度 | -107dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
E07-400M10S 是自主研发的 410–450MHz 贴片式无线模块，使用工业级高精度 26MHz 晶振。采用成熟的 CC1101 为模块核心，稳定性好，兼容性强。该模块主要针对智能家庭、工业、科研和医疗以及短距离无线通信设备。可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。该模块是纯射频收发模块需要使用外部 MCU 驱动或使用专用的 SPI 调试工具。
商品特性
- 理想条件下，通信距离可达 1500m
- 最大发射功率 10mW，软件多级可调
- 支持免许可 ISM 433MHz 频段
- 支持 0.6kbps~500kbps 的数据传输速率
- 支持多种调制模式（OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK）
- 独立的 64 字节 RX FIFO 和 TX FIFO
- 支持 2.5~3.6V 供电，大于 3.3V 供电均可保证最佳性能
- 工业级标准设计，支持 -40~85°C 下长时间使用
- IPEX 接口，可方便连接外置天线
- 支持 RSSI(接收信号强度指示)和 LQI(链路质量指示)
- 通过 4 线 SPI 接口与 MCU 连接，同时提供 2 个可设定功能的通用数字输出引脚
应用领域
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
