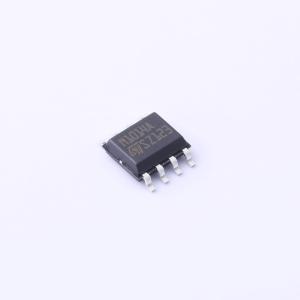

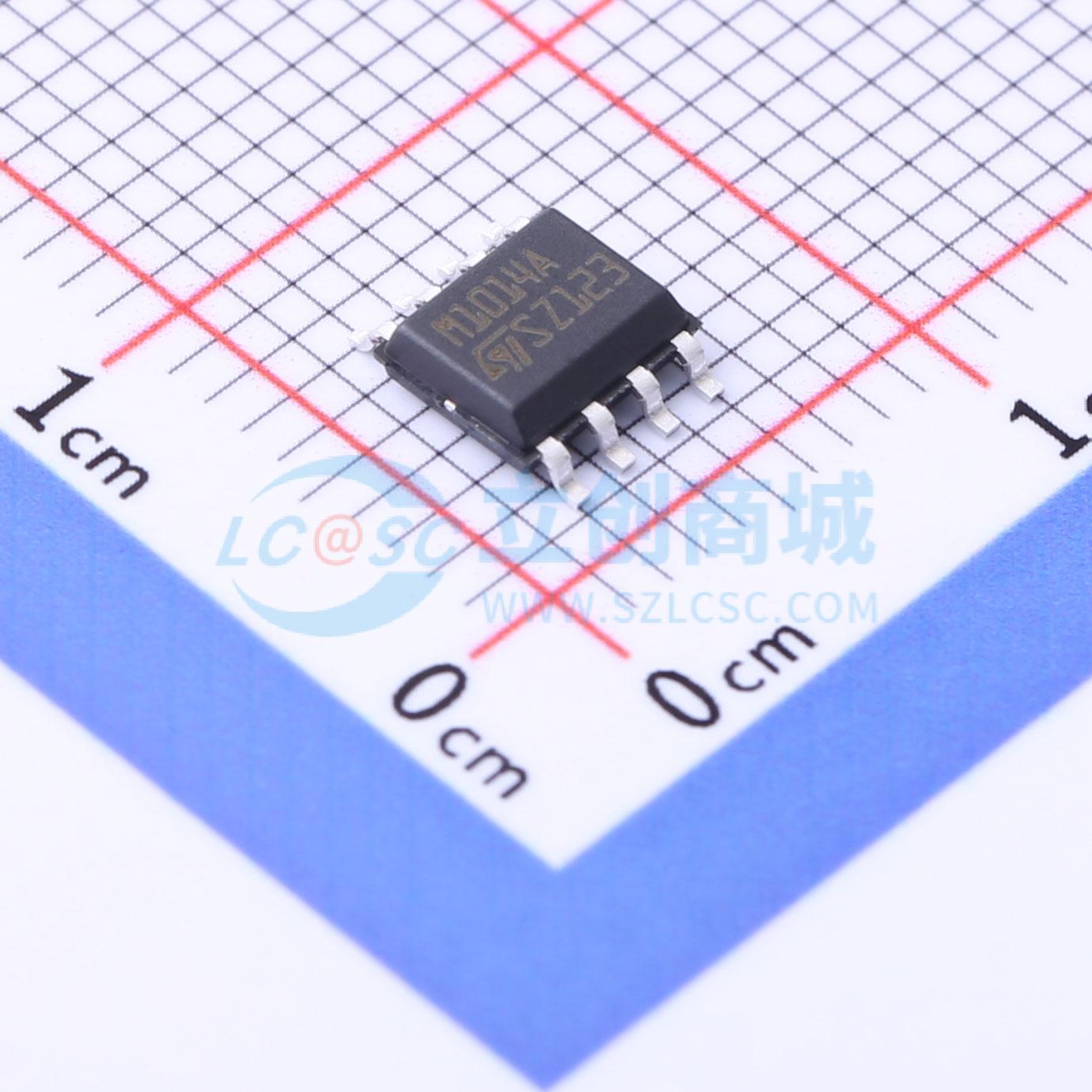

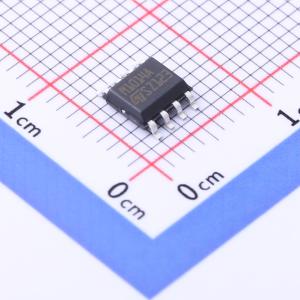

TSM1014AIDT
TSM1014AIDT
- 描述
- 电池充电器和适配器的低功耗电压和电流控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSM1014AIDT
- 商品编号
- C2965482
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 1.25V | |
| 输出电流 | 2.5mA | |
| 精度 | ±0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | - | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | - | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
TSM1014是一款高度集成的解决方案，适用于需要恒压（CV）和恒流（CC）模式的开关电源（SMPS）应用。 TSM1014器件集成了一个电压基准源和两个运算放大器。 电压基准源与一个运算放大器相结合，使其成为理想的电压控制器。另一个运算放大器与少量外部电阻和电压基准源相结合，可用作电流限制器。
商品特性
- 恒压和恒流控制
- 低功耗
- 低电压工作
- 外部元件数量少
- 灌电流输出级
- 易于补偿
- 高交流市电电压抑制能力
- 2 kV静电放电（ESD）保护（人体模型HBM）
应用领域
- 适配器
- 电池充电器
