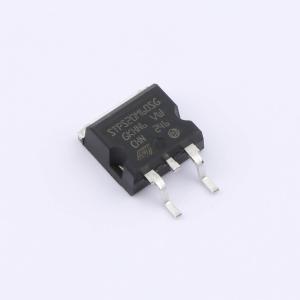

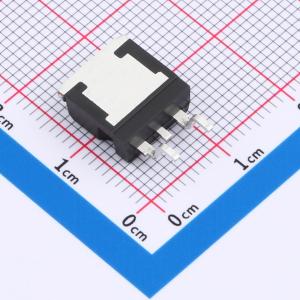

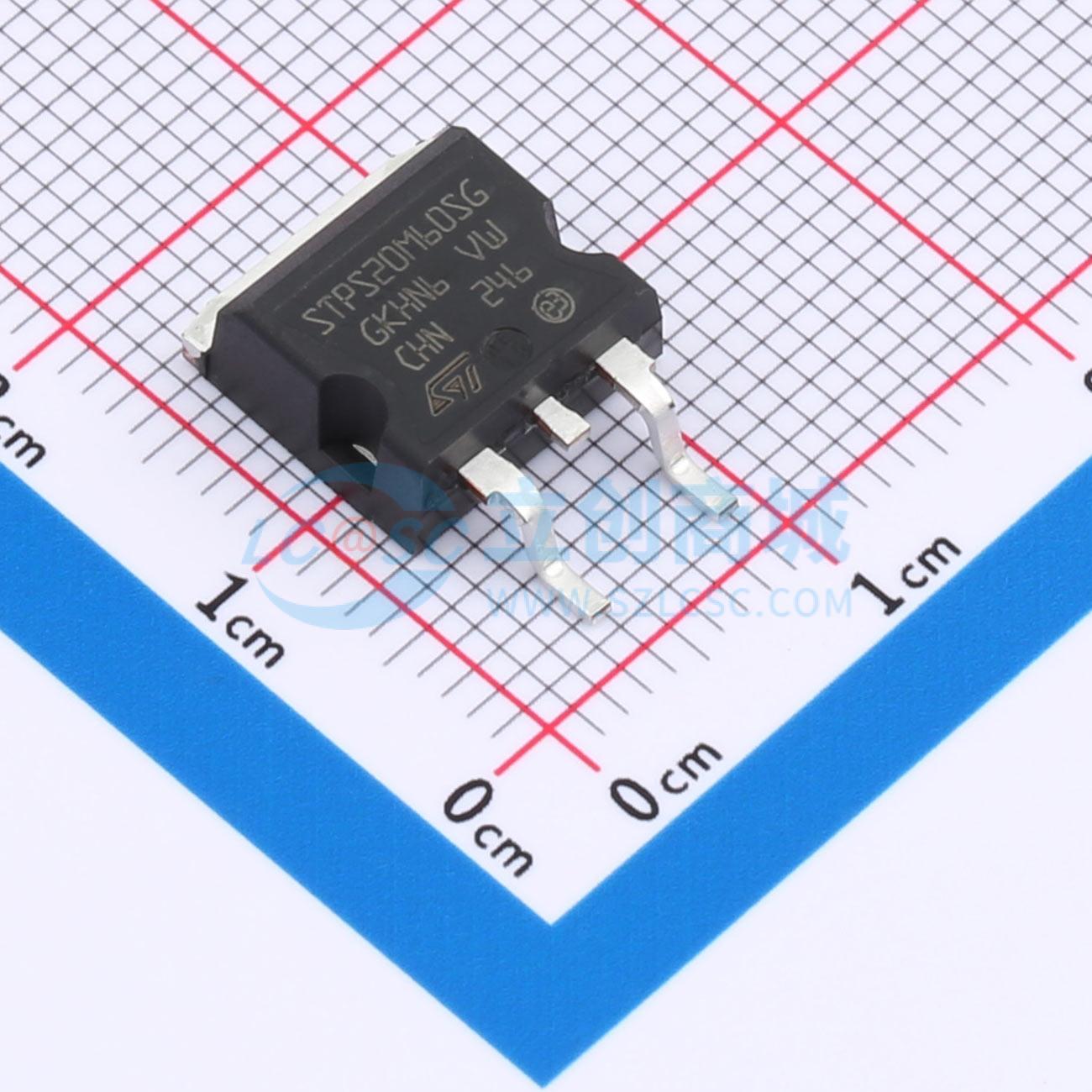

温馨提醒：图片仅供参考，商品以实物为准
STPS20M60SG-TR
电压:60V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、20 A 3引线单路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20M60SG-TR
- 商品编号
- C2965456
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 505mV@20A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 125uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 600A |
商品概述
STPS20M60S是一款单肖特基二极管，适用于高频开关模式电源。封装形式为TO-220AB、I²PAK和D²PAK。环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值0.4至0.6N·m。评估传导损耗可使用以下公式：P=0.380×I_F(AV)+0.0063×I_F²(RMS)。
商品特性
- 高电流能力
- 雪崩额定
- 低正向压降
- 高频工作
应用领域
- 笔记本适配器
- 游戏机适配器
- 台式机适配器
