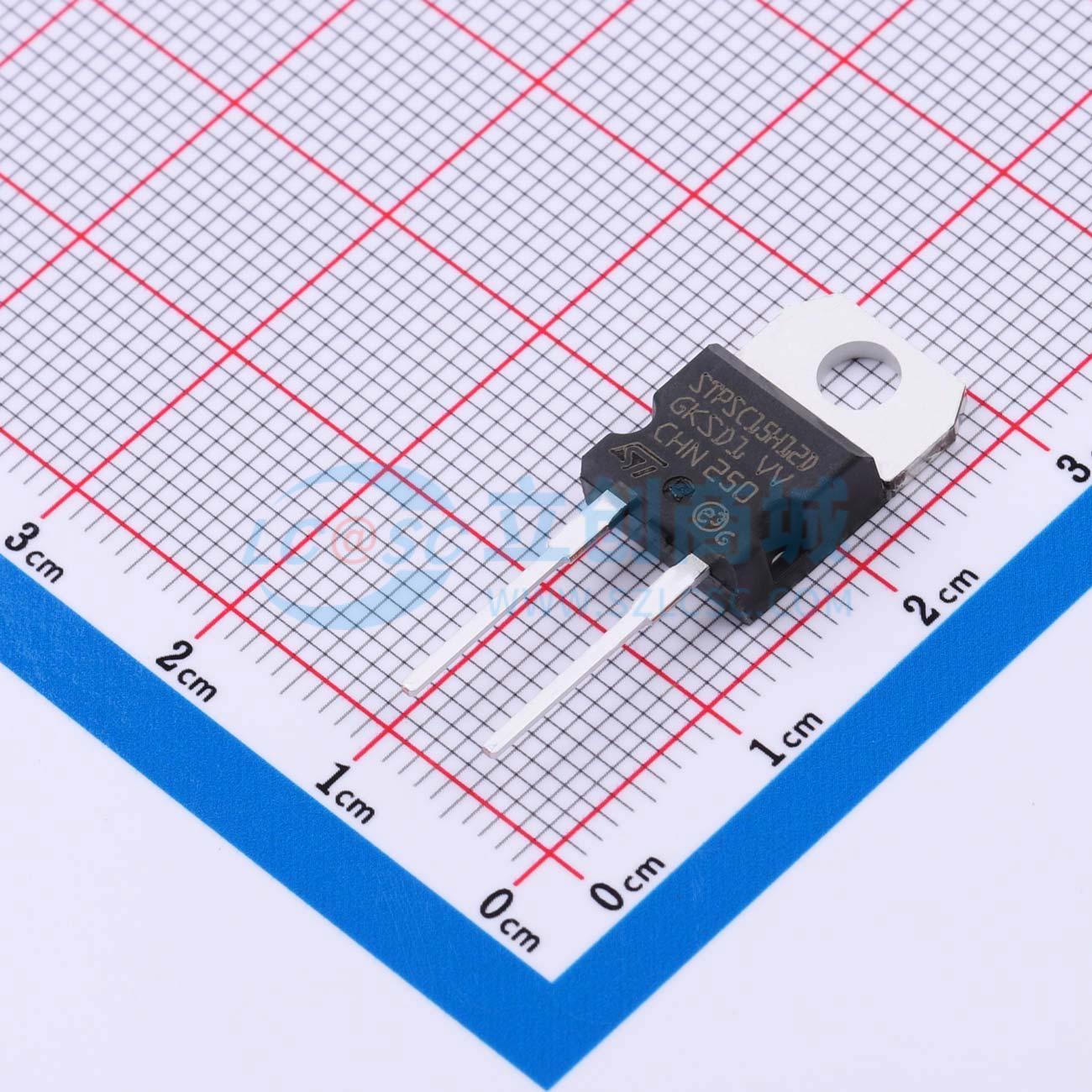

温馨提醒：图片仅供参考，商品以实物为准
STPSC15H12D
碳化硅功率肖特基二极管，无反向恢复，开关特性与温度无关，适用于PFC和次级侧应用 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、15 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC15H12D
- 商品编号
- C2965461
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 3.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 15A | |
| 正向压降(Vf) | 1.5V@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 90uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 105A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该碳化硅二极管有TO-220AC和TO-247 LL两种封装，是一款高性能功率肖特基整流器。它采用碳化硅衬底制造。宽带隙材料使得设计出具有1200V额定值的低正向电压肖特基二极管结构成为可能。由于肖特基结构，关断时无恢复现象，振铃模式可忽略不计。最小的容性关断行为与温度无关。特别适用于功率因数校正和次级侧应用，该二极管可提升硬开关条件下的性能。该整流器将增强目标应用的性能。其高正向浪涌能力确保了瞬态阶段的良好鲁棒性。
商品特性
- 无或可忽略的反向恢复
- 开关行为与温度无关
- 坚固的高压外围
- 工作温度范围为-40℃至175℃
- 低正向电压
- 符合ECOPACK2标准的组件
应用领域
- 电动汽车充电站
- 太阳能升压转换器
- 光伏转换器
