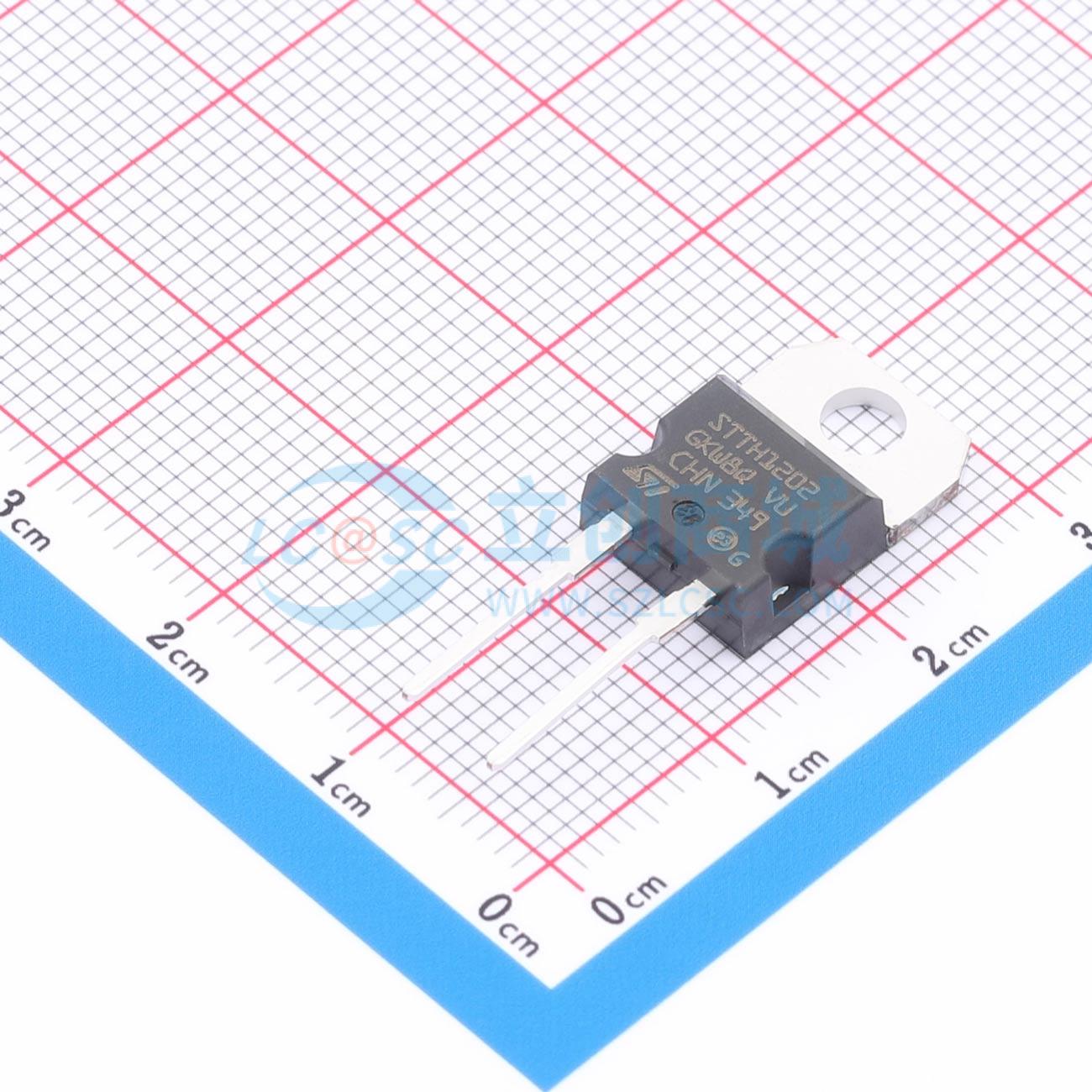

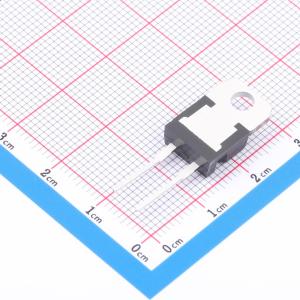

温馨提醒：图片仅供参考，商品以实物为准
STTH1202D
耐压:200V 电流:12A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V，12 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1202D
- 商品编号
- C2965464
- 商品封装
- TO-220AC-2
- 包装方式
- 编带
- 商品毛重
- 2.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@12A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@200V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
STTH1202采用200V平面Pt掺杂技术，封装形式包括TO-220AC、TO-220FPAC和TO-220AC Ins，型号有TO-220AC STTH1202D、TO-220FPAC STTH1202FP、TO-220AC Ins STTH1202DI。
商品特性
- 极低的传导损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
- 绝缘封装
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.55 Nm
- 最大扭矩值：0.7 Nm
- TO-220FPAC的电气绝缘为1500 VRMS
- TO-220AC Ins的电气绝缘为2500 VRMS
- 传导损耗计算公式：P = 0.77 × I_F(AV) + 0.015 × I_F²(RMS)
应用领域
- 开关模式基极驱动和晶体管电路
- 低压、高频逆变器
- 续流和极性保护
