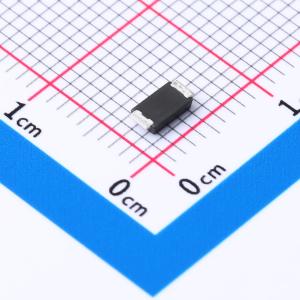

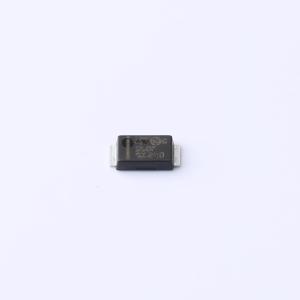

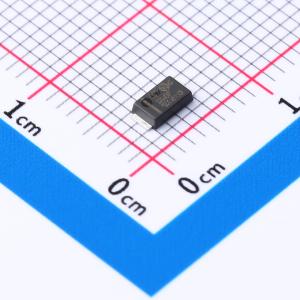

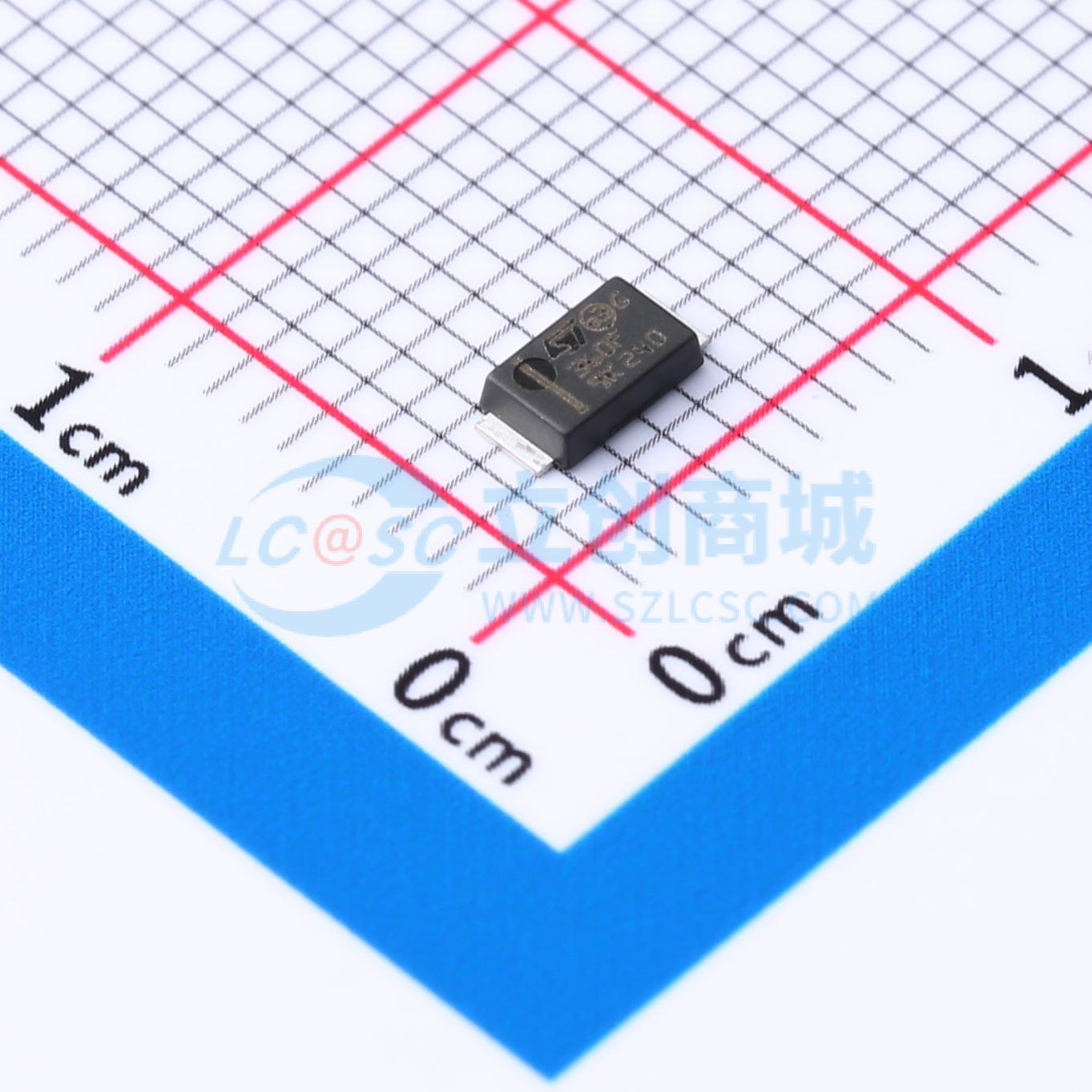

温馨提醒：图片仅供参考，商品以实物为准
STPS360AF
电压:60V 电流:3A
- 描述
- 60 V、3 A肖特基势垒、功率肖特基
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS360AF
- 商品编号
- C2965445
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 610mV@3A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 150uA@60V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 65A |
商品概述
该高压肖特基势垒整流器件采用SOD128Flat封装，适用于高频微型开关模式电源和板载DC-DC转换器。评估传导损耗可使用以下公式：P =0.44 × I_F(AV) +0.047 × I_F²(RMS)。脉冲测试条件：(1) t_p=5 ms，δ<2%；(2) t_p=380 μs，δ<2%。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 雪崩规格
- 符合ECOPACK®标准的组件
- 无铅封装
- 环氧树脂符合UL94 V0标准
应用领域
- 高频微型开关模式电源
- 板载DC-DC转换器
